Przetwornice DC-DC można podzielić na dwie główne kategorie: przetwornice izolowane i nieizolowane.Różnica między nimi polega głównie na tym, czy strona wejściowa i strona wyjściowa są oddzielone elektrycznie.Każdy typ został zaprojektowany z myślą o różnych wymaganiach dotyczących konwersji napięcia, poziomach bezpieczeństwa, zakresach mocy i środowiskach zastosowań.Niektóre systemy skupiają się na kompaktowych rozmiarach i wysokiej wydajności, podczas gdy inne wymagają izolacji elektrycznej ze względów bezpieczeństwa, redukcji szumów lub ochrony wrażliwych obwodów.
Izolowane przetwornice DC-DC wykorzystują transformator do elektrycznego oddzielenia strony wejściowej i wyjściowej.Izolacja ta pomaga poprawić bezpieczeństwo, zmniejszyć problemy z pętlą uziemienia i chronić wrażliwe obwody przed awariami elektrycznymi lub skokami napięcia.Ponieważ transformator przenosi również energię, izolowane przetwornice są powszechnie stosowane w systemach wyższego napięcia, sprzęcie przemysłowym, urządzeniach medycznych, sprzęcie telekomunikacyjnym, systemach EV i zasilaczach serwerów.W zastosowaniach praktycznych często preferowane są izolowane przetwornice, gdy sprzęt musi spełniać rygorystyczne normy bezpieczeństwa elektrycznego lub gdy różne części systemu działają przy oddzielnych potencjałach uziemienia.

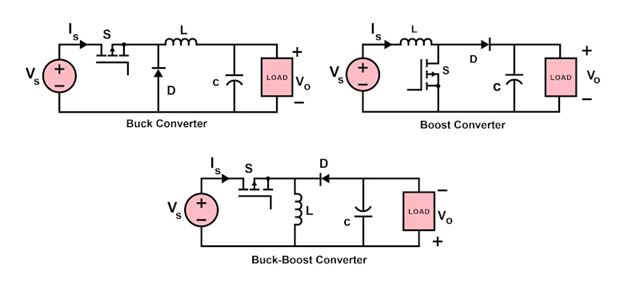

Nieizolowane przetwornice DC-DC nie korzystają z izolacji transformatorowej.Wejście i wyjście mają tę samą masę elektryczną, dzięki czemu projekt może być mniejszy, prostszy, szybszy i zwykle bardziej wydajny w zastosowaniach o małej i średniej mocy.Typowe nieizolowane typy konwerterów obejmują buck, boost, buck-boost, Ćuk, SEPIC, Zeta i konwertery o wysokim wzmocnieniu, takie jak konstrukcje z przeplataną lub sprzężoną cewką indukcyjną.Ponieważ unikają izolacji transformatora, często osiągają niższy koszt i większą gęstość mocy.

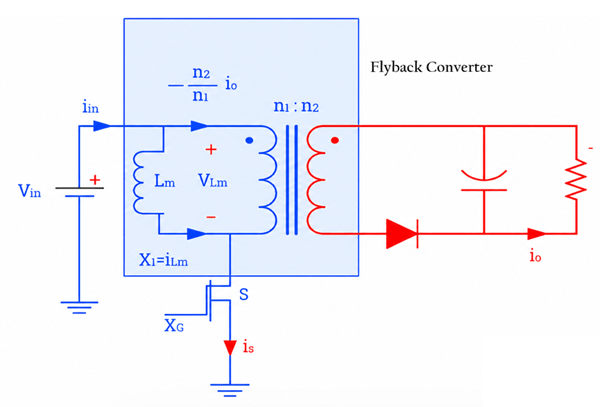

Przetwornica typu flyback to izolowana przetwornica DC-DC, która wykorzystuje transformator do przesyłania energii z wejścia na wyjście, zapewniając jednocześnie izolację galwaniczną.Jak wynika ze schematu, po włączeniu przełącznika S prąd przepływa przez uzwojenie pierwotne i magazynuje energię w postaci indukcyjności magnesującej transformatora (Lm).W tym czasie dioda wyjściowa jest wyłączona.Kiedy przełącznik wyłącza się, zmagazynowana energia jest przekazywana do uzwojenia wtórnego, dioda włącza się, a moc przepływa do kondensatora wyjściowego i obciążenia.W konwerterze zastosowano takie elementy, jak transformator o współczynniku zwojów (n1:n2), tranzystor przełączający, diodę, kondensator i indukcyjność magnetyczną.Przetwornice typu flyback są powszechnie projektowane do zastosowań o małej i średniej mocy, zwykle działających od kilku watów do około 150 W, przy napięciach wejściowych od niskich zasilaczy DC do zasilaczy AC-DC o wysokim napięciu, w zależności od konstrukcji.

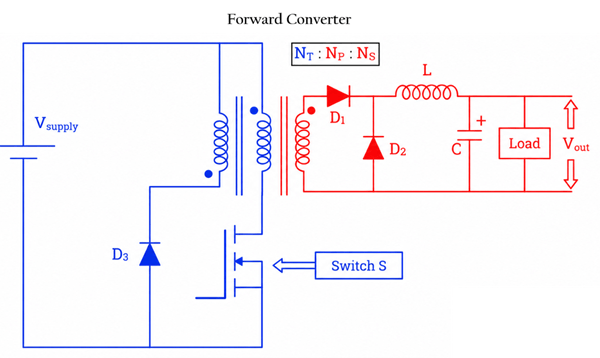

Konwerter przewodzenia przekazuje energię bezpośrednio z uzwojenia pierwotnego transformatora do uzwojenia wtórnego, gdy przełącznik S jest w pozycji WŁ.Na obrazku wejściowe źródło zasilania (Vsupply) przesyła energię przez transformator po włączeniu przełącznika.Uzwojenie wtórne następnie dostarcza moc przez diodę D1, podczas gdy cewka wyjściowa L i kondensator C wygładzają napięcie, zanim osiągnie ono obciążenie.Gdy przełącznik zostanie wyłączony, dioda D2 utrzymuje przepływ prądu do obciążenia, pomagając ustabilizować moc wyjściową.Dodatkowe uzwojenie resetujące i dioda D3 pomagają zresetować strumień magnetyczny transformatora, aby zapobiec nasyceniu rdzenia.
W porównaniu z konwerterem typu flyback, konwerter do przodu zwykle oferuje niższe tętnienia wyjściowe, lepszą wydajność i lepszą wydajność w zastosowaniach o średniej i dużej mocy.Jest powszechnie stosowany w zasilaczach przemysłowych, systemach telekomunikacyjnych, serwerach i wysokowydajnych projektach SMPS, zwykle działających od kilkudziesięciu do kilkuset watów, w zależności od projektu obwodu.

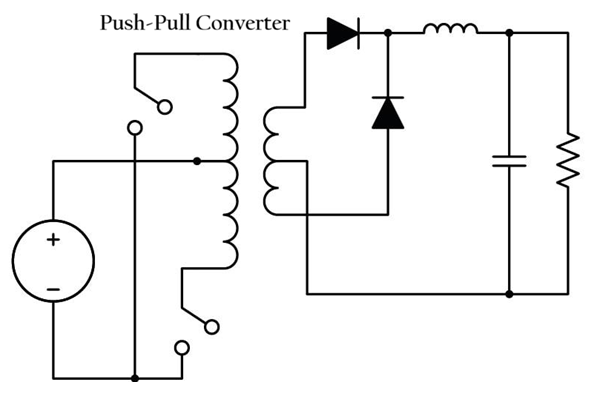

Przetwornica przeciwsobna to izolowana przetwornica DC-DC, która wykorzystuje dwa tranzystory przełączające do naprzemiennego napędzania przeciwnych stron uzwojenia pierwotnego transformatora z zaczepem środkowym.W typowym obrazie konwertera push-pull transformator jest umieszczony pośrodku, podczas gdy dwa przełączniki działają pojedynczo, tworząc przepływ prądu przemiennego przez uzwojenie pierwotne.Ta praca naprzemienna umożliwia efektywne przesyłanie energii na stronę wtórną, gdzie diody prostownicze i filtry wyjściowe przekształcają sygnał prądu przemiennego o wysokiej częstotliwości w stabilne napięcie wyjściowe prądu stałego.
W porównaniu z konwerterami typu flyback i forward, konwertery push-pull są bardziej odpowiednie do zastosowań o średniej i dużej mocy, ponieważ zapewniają lepsze wykorzystanie transformatora, wyższą wydajność i lepszą obsługę mocy.Topologia pomaga również zmniejszyć rozmiar transformatora, ponieważ podczas pracy wykorzystywane są obie połówki rdzenia transformatora.Powszechnie stosowane są konwertery push-pull, zwykle o mocy od kilkudziesięciu do kilkuset watów, w zależności od częstotliwości przełączania i konstrukcji transformatora.

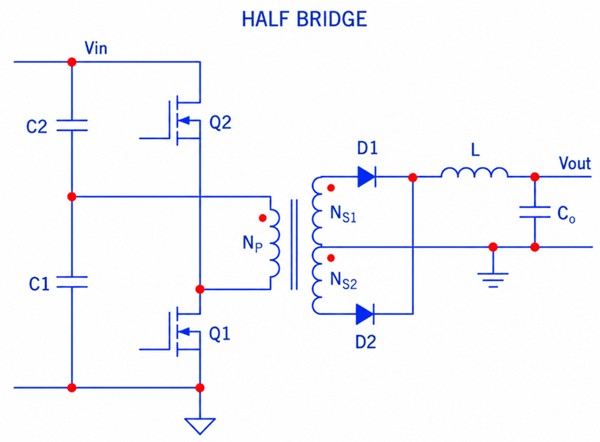

Przetwornica półmostkowa to izolowana przetwornica DC-DC powszechnie stosowana w zasilaczach impulsowych średniej i dużej mocy.Na obrazku dwa tranzystory przełączające (Q1 i Q2) pracują naprzemiennie, sterując uzwojeniem pierwotnym transformatora (Np).Kondensatory C1 i C2 dzielą napięcie wejściowe (Vin) na dwie połowy, umożliwiając przełącznikom przyłożenie do transformatora impulsów napięcia przemiennego.Po stronie wtórnej wyjście transformatora jest prostowane przez diody D1 i D2, a następnie filtrowane przez cewkę indukcyjną L i kondensator Co w celu wytworzenia stabilnego napięcia wyjściowego DC (Vout).
Czerwone kropki na uzwojeniach transformatora wskazują polaryzację uzwojenia zapewniającą prawidłową pracę faz.W porównaniu do konwertera przeciwsobnego, topologia półmostkowa zmniejsza obciążenie napięciowe tranzystorów przełączających, ponieważ każdy przełącznik zwykle widzi tylko około połowy napięcia wejściowego.

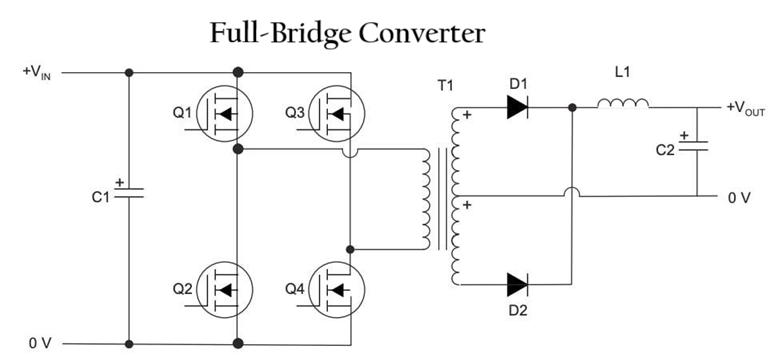

Obraz topologii konwertera Full-Bridge (zwanego także konwerterem H-Bridge).Schemat przedstawia cztery tranzystory przełączające (Q1, Q2, Q3 i Q4) rozmieszczone w konfiguracji mostkowej wokół uzwojenia pierwotnego transformatora, co jest główną cechą przetwornicy z pełnym mostkiem.Przełączniki działają w parach naprzemiennych, zazwyczaj Q1 z Q4 i Q2 z Q3, aby przyłożyć napięcie przemienne do transformatora T1.Po stronie wtórnej diody D1 i D2 prostują wyjście transformatora, natomiast cewka indukcyjna L1 i kondensator C2 wygładzają napięcie wyjściowe.Przetwornice pełnomostkowe są powszechnie stosowane w przetwornicach DC-DC dużej mocy i systemach SMPS, ponieważ zapewniają wysoką wydajność, lepsze wykorzystanie transformatora i obsługę zastosowań mocy na poziomie kilowatów.

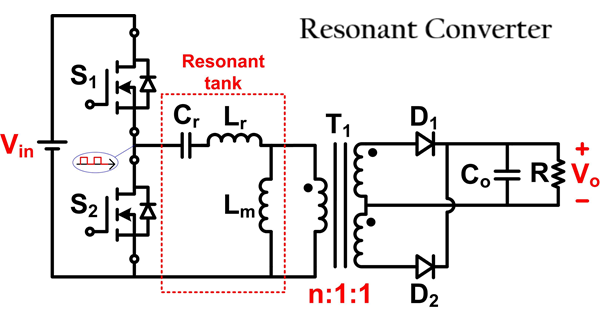

Rezonansowa przetwornica DC-DC to izolowana przetwornica o wysokiej wydajności, która wykorzystuje obwód rezonansowy, zwany zbiornikiem rezonansowym, do przesyłania energii przy niższych stratach przełączania i zmniejszonym szumie elektrycznym.Na obrazku przełączniki S1 i S2 naprzemiennie generują sygnały przełączające o wysokiej częstotliwości z napięcia wejściowego (Vin).Zbiornik rezonansowy, utworzony przez kondensator rezonansowy Cr, cewkę rezonansową Lr i indukcyjność magnesującą Lm, zapewnia płynny, sinusoidalny przepływ prądu zamiast ostrych przejść przełączających.
Pomaga to zmniejszyć ciepło i naprężenia przełączające na tranzystorach MOSFET.Transformator T1 zapewnia izolację galwaniczną i konwersję napięcia, natomiast diody D1 i D2 prostują sygnał prądu przemiennego po stronie wtórnej na napięcie wyjściowe prądu stałego (Vo).Kondensator Co filtruje sygnał wyjściowy, aby zapewnić stabilne zasilanie prądem stałym do obciążenia R. Przetwornice rezonansowe są szeroko stosowane w zastosowaniach o wysokiej wydajności, takich jak zasilacze serwerów, zasilacze do gier, ładowarki pojazdów elektrycznych, systemy telekomunikacyjne i wysokowydajne konstrukcje SMPS, ponieważ obsługują techniki miękkiego przełączania, takie jak ZVS (przełączanie napięcia zerowego), które poprawiają wydajność i zmniejszają zakłócenia elektromagnetyczne przy wysokich częstotliwościach przełączania.

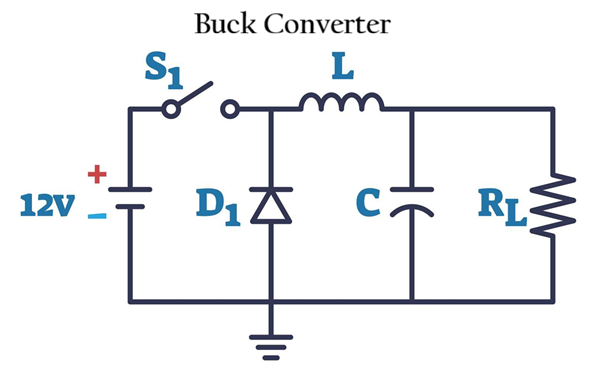

Przetwornica buck redukuje wyższe napięcie wejściowe do niższego napięcia wyjściowego z dużą wydajnością.Na obrazku źródło wejściowe 12 V zasila obwód poprzez przełącznik S1.Kiedy S1 włącza się, prąd przepływa przez cewkę indukcyjną L, która magazynuje energię, dostarczając energię do rezystora obciążenia RL i kondensatora ładowania C.
Kiedy przełącznik wyłącza się, cewka indukcyjna uwalnia zgromadzoną energię poprzez diodę D1, umożliwiając dalszy przepływ prądu do obciążenia, nawet jeśli przełącznik jest otwarty.Kondensator C wygładza napięcie wyjściowe i redukuje tętnienia.Kontrolując czas włączenia i wyłączenia przełącznika, zwany cyklem pracy, konwerter reguluje napięcie wyjściowe do poziomu niższego niż napięcie wejściowe.

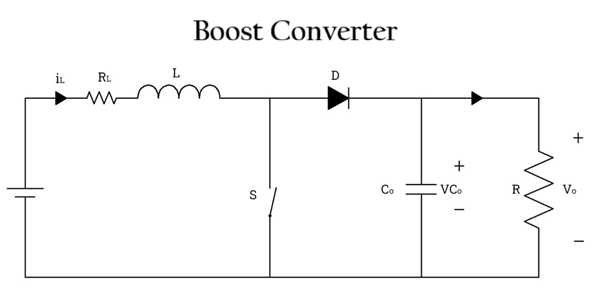

Przetwornica podwyższająca to nieizolowana przetwornica DC-DC, która zwiększa napięcie wejściowe do wyższego napięcia wyjściowego.Na obrazku cewka indukcyjna L, przełącznik S, dioda D, kondensator Co i rezystor obciążenia R współpracują ze sobą, aby zwiększyć napięcie.Kiedy przełącznik S włącza się, prąd przepływa przez cewkę indukcyjną, a energia jest magazynowana w jej polu magnetycznym, podczas gdy dioda blokuje prąd od strony wyjściowej.Kiedy przełącznik wyłącza się, cewka uwalnia zgromadzoną energię poprzez diodę D do kondensatora wyjściowego i obciążenia.Uwolnione napięcie cewki dodaje się do napięcia wejściowego, tworząc wyższe napięcie wyjściowe (Vo) niż źródło wejściowe.Kondensator Co wygładza napięcie wyjściowe i redukuje tętnienia.

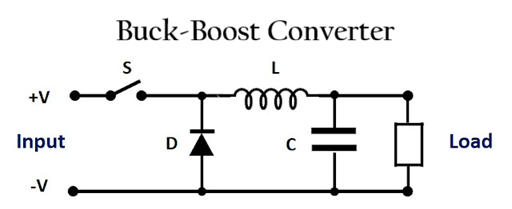

Konwerter buck-boost może albo obniżyć, albo zwiększyć napięcie wejściowe.Na obrazku przełącznik S steruje przepływem energii w obwodzie.Kiedy S włącza się, prąd przepływa z wejścia przez cewkę indukcyjną L, więc cewka indukcyjna magazynuje energię.W tym czasie dioda D jest spolaryzowana zaporowo, a kondensator C dostarcza energię do obciążenia.Kiedy S wyłącza się, cewka uwalnia zgromadzoną energię przez diodę do kondensatora i obciążenia.Dzięki temu obwód może wytworzyć napięcie wyjściowe, które może być wyższe lub niższe niż napięcie wejściowe, w zależności od cyklu pracy.Topologia ta jest przydatna w systemach zasilanych bateryjnie, w których napięcie wejściowe może rosnąć lub spadać podczas pracy.
Zaawansowane i nieizolowane przetwornice DC-DC o dużym wzmocnieniu są przeznaczone do zastosowań wymagających większych współczynników konwersji napięcia, lepszej wydajności, niższych tętnień lub wyższej mocy w porównaniu ze standardowymi przetwornicami buck i boost.The Dodatnie wyjście Super Lift Luo (POSLL) Konwerter zwiększa napięcie poprzez technikę podnoszenia kondensatora, zachowując jednocześnie dodatnią polaryzację wyjściową, co czyni go przydatnym w zastosowaniach wymagających dużego zwiększenia napięcia. Przetworniki kwadratowe osiągnąć znacznie wyższe wzmocnienie napięcia poprzez połączenie wielu stopni konwersji, umożliwiając duży wzrost lub redukcję napięcia bez wyjątkowo wysokich cykli pracy.
Przetwornice z cewką sprzężoną użyj magnetycznie połączonych cewek, aby poprawić wzmocnienie napięcia, zmniejszyć naprężenia przełączające i zwiększyć wydajność w kompaktowych konstrukcjach. Przeplatane konwertery korzystaj z wielu faz przełączania działających równolegle, aby równomiernie rozprowadzać prąd, redukować tętnienia na wejściu i wyjściu, poprawiać wydajność cieplną i obsługiwać systemy o wyższej mocy.
Przetwornice DC-DC w pojazdach elektrycznych przekształcają energię akumulatora wysokiego napięcia na niższe napięcie potrzebne systemom oświetleniowym, modułom informacyjno-rozrywkowym, czujnikom, sterownikom i pomocniczej elektronice.Przetwornice te muszą działać z dużą wydajnością, ponieważ straty energii bezpośrednio wpływają na zasięg i wydajność cieplną.Systemy EV wymagają również stabilnej regulacji napięcia podczas szybkiego przyspieszania, hamowania regeneracyjnego i wahań napięcia akumulatora.
Systemy energii słonecznej i odnawialnej wykorzystują przetwornice DC-DC do regulacji niestabilnych napięć wejściowych z paneli słonecznych, akumulatorów i systemów magazynowania energii.Często stosuje się przetwornice o dużym wzmocnieniu, ponieważ napięcie panelu słonecznego zmienia się wraz z intensywnością światła słonecznego i temperaturą.
Elektronika zasilana bateryjnie opiera się na przetwornicach DC-DC, aby zapewnić stabilne napięcie nawet w przypadku spadku napięcia baterii podczas rozładowywania.Smartfony, laptopy, drony, przenośne urządzenia medyczne i elektronika do noszenia często korzystają z konwerterów buck, boost lub buck-boost, aby wydłużyć żywotność baterii i zmniejszyć straty mocy.
Systemy przemysłowe wykorzystują przetwornice DC-DC do zasilania sterowników PLC, czujników, modułów komunikacyjnych, sterowników silników i sterowników automatyki.Środowiska te często zawierają zakłócenia elektryczne, skoki napięcia i duże obciążenia przełączające, dlatego konwertery muszą utrzymywać stabilną pracę w trudnych warunkach.
Systemy IoT i systemy wbudowane wykorzystują przetwornice DC-DC do efektywnego zarządzania energią w kompaktowych urządzeniach elektronicznych o niskim poborze mocy.Urządzenia takie jak inteligentne czujniki, moduły bezprzewodowe, mikrokontrolery i systemy obliczeń brzegowych często działają na bateriach lub szynach zasilających niskiego napięcia.
• Wydajność - Mierzy skuteczność, z jaką konwerter przenosi moc wejściową na moc wyjściową, przy minimalnych stratach energii i wytwarzaniu ciepła.
• Regulacja napięcia - Opisuje, jak stabilne pozostaje napięcie wyjściowe podczas zmian napięcia wejściowego lub warunków obciążenia.
• Częstotliwość przełączania - Wyższa częstotliwość przełączania może zmniejszyć rozmiar komponentu, ale może zwiększyć straty przełączania i zakłócenia elektromagnetyczne.
• Gęstość mocy - Odnosi się do mocy, jaką konwerter może dostarczyć w kompaktowych rozmiarach fizycznych.
• Wydajność cieplna - Wskazuje, jak dobrze przetwornica zarządza ciepłem podczas pracy ciągłej.
• Napięcie tętnienia i hałas - Mierzy niepożądane wahania napięcia, które mogą mieć wpływ na wrażliwe obwody elektroniczne.
• Odpowiedź przejściowa - Pokazuje, jak szybko przetwornica reaguje na nagłe zmiany obciążenia lub napięcia wejściowego.
• Zakłócenia elektromagnetyczne (EMI) - Szybkie przełączanie może generować szum elektryczny, który może zakłócać pobliskie obwody.
• Zakres napięcia wejściowego - Określa minimalne i maksymalne napięcie wejściowe, które konwerter może bezpiecznie obsłużyć.
• Możliwość obciążenia - Określa, ile prądu lub mocy konwerter może dostarczyć do podłączonych urządzeń.
• Możliwość izolacji - Ważne w izolowanych przetwornicach, gdzie dla bezpieczeństwa i ochrony wymagana jest separacja elektryczna.
Wybór odpowiedniego konwertera zależy od wymaganego zakresu napięcia, poziomu mocy, stabilności wyjściowej, wydajności przełączania, kontroli ciepła i limitów szumów.Rozumiejąc każdą topologię i jej mocne strony, można wybrać konwerter odpowiadający potrzebom elektrycznym i wydajnościowym systemu.
Izolowane przetwornice DC-DC wykorzystują transformator do elektrycznego oddzielenia strony wejściowej i wyjściowej.Pomaga to chronić wrażliwe obwody przed skokami napięcia, problemami z pętlą uziemienia i awariami elektrycznymi.Są one również ważne w systemach, które muszą spełniać rygorystyczne normy bezpieczeństwa elektrycznego.
Przetwornica typu flyback najpierw magazynuje energię w transformatorze i przekazuje ją na wyjście, gdy przełącznik zostanie wyłączony.Konwerter przekazujący energię bezpośrednio na wyjście, gdy przełącznik jest włączony, co zwykle zapewnia niższe tętnienia i lepszą wydajność przy wyższych poziomach mocy.
Topologie te wykorzystują wiele urządzeń przełączających i ulepszone wykorzystanie transformatora, aby efektywniej obsługiwać większe poziomy mocy.Zmniejszają także naprężenia poszczególnych komponentów i poprawiają wydajność cieplną w porównaniu z prostszymi konstrukcjami konwerterów.
Przetwornice rezonansowe wykorzystują techniki miękkiego przełączania, takie jak przełączanie zerowego napięcia (ZVS), aby zmniejszyć straty przełączania i wytwarzanie ciepła.Pozwala to na wyższą wydajność, niższe EMI i lepszą pracę przy wysokich częstotliwościach.
Cykl pracy kontroluje, jak długo przełącznik pozostaje włączony i wyłączony podczas pracy.Zmiana cyklu pracy bezpośrednio wpływa na to, jak bardzo konwerter zwiększa lub zmniejsza napięcie wyjściowe.
Przetwornice z cewką sprzężoną poprawiają wzmocnienie napięcia i wydajność dzięki zastosowaniu cewek połączonych magnetycznie, podczas gdy przetwornice z przeplotem dzielą prąd na wiele faz, aby zmniejszyć tętnienia, ciepło i naprężenia komponentów.
