Jak działają izolatory cyfrowe w systemach przemysłowych i komunikacyjnych

Izolatory cyfrowe pozwalają na przesyłanie sygnałów cyfrowych między dwoma obwodami, zapewniając jednocześnie elektryczne oddzielenie tych obwodów. Jest to przydatne, gdy jedna strona systemu obsługuje wysokie napięcie, szumy przełączania lub różne poziomy uziemienia, podczas gdy druga strona zawiera wrażliwe urządzenia, takie jak mikrokontrolery, czujniki, procesory lub interfejsy komunikacyjne. Artykuł ten wyjaśnia anatomię, zasady działania, główne typy, ważne specyfikacje, interfejsy komunikacyjne, zastosowania i porównania izolatorów cyfrowych.

Katalog

Anatomia izolatora cyfrowego

Izolator cyfrowy zawiera kilka wewnętrznych sekcji, które współpracują ze sobą, aby bezpiecznie przesyłać sygnały cyfrowe między dwoma elektrycznie oddzielonymi obwodami. W przeciwieństwie do optoizolatorów, które wykorzystują transmisję świetlną, izolatory cyfrowe opierają się na sprzężeniu magnetycznym lub pojemnościowym połączonym z przetwarzaniem sygnałów CMOS. Ich wewnętrzny projekt koncentruje się na integralności sygnału, izolacji elektrycznej, prędkości przełączania oraz ochronie przed zakłóceniami wysokiego napięcia.

Główne wewnętrzne części obejmują barierę izolacyjną, strukturę sprzężenia oraz układ przetwarzania CMOS. Każda sekcja pełni inną funkcję wewnątrz urządzenia.

Bariera izolacyjna i materiały izolacyjne

Bariera izolacyjna zapewnia fizyczne oddzielenie między stroną wejściową a wyjściową izolatora cyfrowego. Jej głównym celem jest blokowanie niebezpiecznych napięć, skoków elektrycznych i prądów pętli uziemiających, aby nie przemieszczały się między obwodami, jednocześnie pozwalając na transmisję sygnałów.

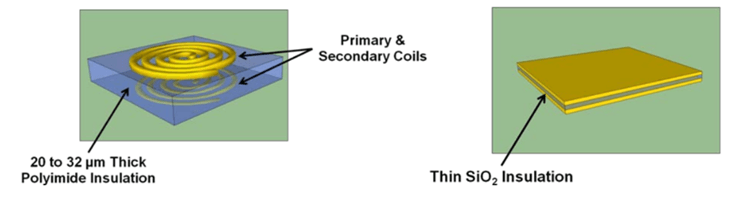

Struktury izolacyjne polimidowe i dwutlenku krzemu w izolatorach cyfrowych

Aby stworzyć tę barierę, producenci stosują materiały izolacyjne, które są kompatybilne z standardowym wytwarzaniem półprzewodników CMOS. Dwie najczęściej stosowane materiały to polimidy (PI) i dwutlenek krzemu (SiO₂). Polimidy są szeroko stosowane, ponieważ wspierają grubsze warstwy izolacyjne o niższym naprężeniu mechanicznym, co przyczynia się do poprawy niezawodności w dłuższym okresie i odporności na skoki. Dwutlenek krzemu jest powszechnie używany w kompaktowych izolatorach wysokiej prędkości, ponieważ łatwo integruje się w procesy wytwarzania półprzewodników.

Materiał izolacyjny ma duży wpływ na ważne specyfikacje izolacyjne, takie jak żywotność napięcia roboczego, zdolność do wzmocnionej izolacji oraz tolerancję na skoki. Warstwy izolacyjne oparte na polimidach są często stosowane w systemach przemysłowych i medycznych, które wymagają silniejszej wydajności izolacyjnej w dłuższym okresie, podczas gdy cienka izolacja SiO₂ jest powszechnie stosowana w kompaktowych izolatorach komunikacyjnych o wysokiej prędkości.

Struktura izolacji oparta na transformatorze

Izolatory cyfrowe oparte na transformatorach wykorzystują sprzężenie magnetyczne do przesyłania danych cyfrowych przez barierę izolacyjną. Wewnątrz układu scalonego miniaturowe cewki transformatora są umieszczone po przeciwnych stronach warstwy izolacyjnej. Gdy wysokoczęstotliwościowe impulsy prądu przepływają przez cewkę pierwotną, wytwarzają pola magnetyczne, które indukują odpowiadające sygnały w cewce wtórnej.

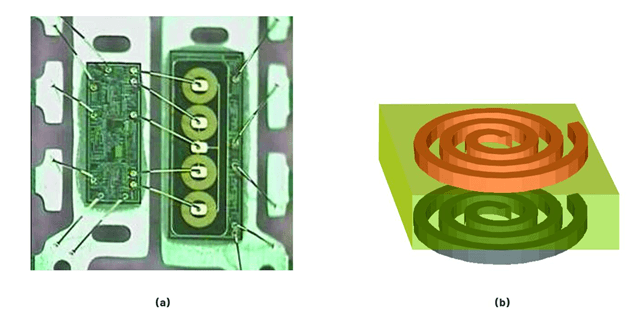

Wewnętrzna struktura izolacji oparta na transformatorach w izolatorach cyfrowych

Jak pokazano na rysunku, cewki transformatora są zintegrowane bezpośrednio w strukturę półprzewodnikową, co pozwala sygnałom przekraczać barierę izolacyjną bez bezpośredniego przewodnictwa elektrycznego.

Ta metoda izolacji zapewnia silny opór przed szumami elektrycznymi i szybkim skokiem napięcia, co czyni ją wyjątkowo odpowiednią do surowych warunków przemysłowych. Izolatory oparte na transformatorach są szeroko stosowane w napędach silników, systemach automatyzacji przemysłowej, konwerterach mocy i aplikacjach inwerterowych, gdzie wymagana jest wysoka odporność na skoki napięcia.

Inną zaletą sprzężenia magnetycznego jest to, że może utrzymać niezawodne przesyłanie sygnału nawet przy użyciu grubszych warstw izolacyjnych. Pomaga to poprawić zdolności izolacyjne, odporność na przepięcia oraz niezawodność długoterminową, nie wpływając znacząco na wydajność komunikacji.

Struktura izolacji pojemnościowej

Pojemnościowe izolatory cyfrowe przekazują sygnały za pomocą sprzężenia pola elektrycznego między zintegrowanymi płytkami kondensatorów oddzielonymi cienką warstwą izolacyjną. Sygnał wejściowy jest przekształcany w impulsy o wysokiej częstotliwości, które przechodzą przez strukturę pojemnościową i są odbudowywane w sygnały wyjściowe cyfrowe po stronie izolowanej.

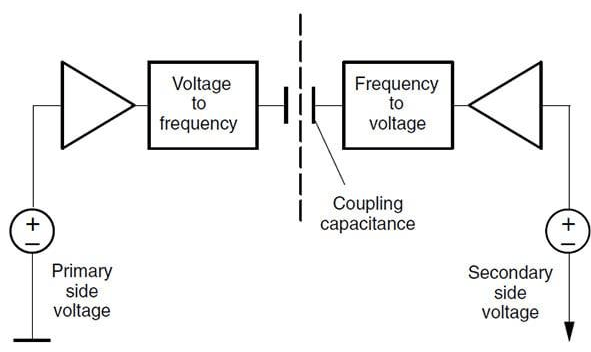

Struktura izolacji pojemnościowej w izolatorach cyfrowych

Ta metoda izolacji jest szeroko stosowana w systemach komunikacji o wysokiej prędkości, ponieważ wspiera szybką transmisję danych przy niskim zużyciu energii. Pojemnościowe izolatory cyfrowe można znaleźć w interfejsach SPI, UART, I²C, RS-485 i CAN bus.

Ponieważ sprzężenie pojemnościowe w dużym stopniu zależy od odległości między płytkami kondensatorów, te izolatory zazwyczaj stosują bardzo cienkie warstwy izolacyjne SiO₂, aby utrzymać wysoką efektywność transferu sygnału. Jednak struktury pojemnościowe mogą być bardziej wrażliwe na skoki w trybie wspólnym, dlatego często integrowane są dodatkowe obwody ekranowania i filtracji w celu poprawy odporności na zakłócenia i stabilności komunikacji.

Wewnętrzna jednostka CMOS

Wewnętrzna jednostka CMOS zajmuje się konwersją sygnałów i przetwarzaniem cyfrowym wewnątrz izolatora. Przekształca standardowe sygnały wejściowe na poziomie logicznym w zakodowane sygnały o wysokiej częstotliwości, odpowiednie do transmisji przez struktury sprzężenia transformatorowego lub pojemnościowego. Po przekroczeniu bariery izolacyjnej, sygnały są dekodowane i przywracane do sygnałów wyjściowych cyfrowych.

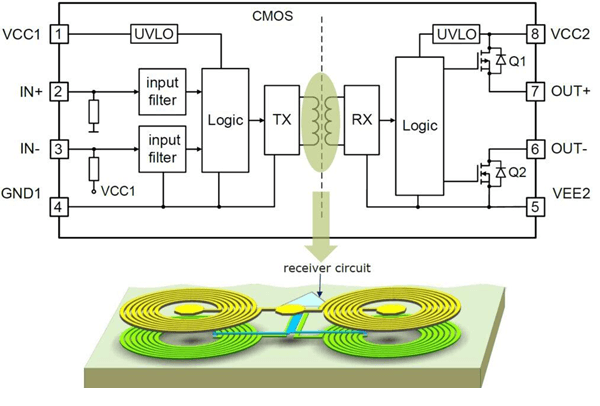

Wewnętrzny obwód przetwarzania sygnałów CMOS w izolatorze cyfrowym

Obwód CMOS zarządza również synchronizacją impulsów, logiczną rekonstrukcją i kondycjonowaniem sygnału, aby utrzymać niezawodną dokładność komunikacji. Wiele nowoczesnych izolatorów cyfrowych integruje dodatkowe funkcje kontroli i ochrony, takie jak blokada niskiego napięcia, wyjścia awaryjne, filtrowanie zakłóceń i ochrona termiczna.

Ponieważ technologia CMOS wspiera niskie zużycie energii i szybkie przełączanie, pozwala izolatorom cyfrowym osiągać szybsze działanie i mniejsze zużycie energii w porównaniu do tradycyjnych optoizolatorów.

Zasada działania izolatorów cyfrowych

Izolatory cyfrowe przekazują sygnały cyfrowe między dwoma elektrycznie oddzielonymi obwodami, nie pozwalając na przepływ prądu stałego przez barierę izolacyjną. Jak pokazano na Rysunku 5, sygnał wejściowy najpierw przechodzi przez filtr zakłóceń, który usuwa niepożądane szumy i zapobiega wprowadzeniu fałszywych sygnałów przełączających do obwodu izolacyjnego.

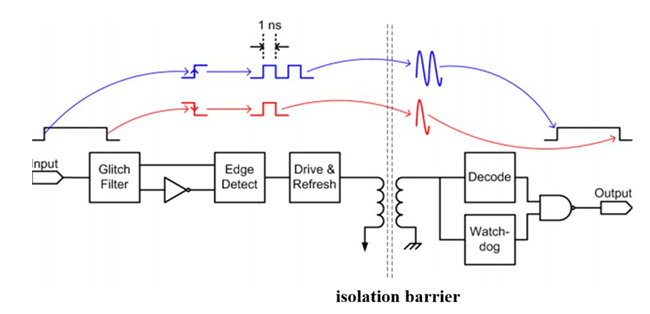

Zasada działania izolatorów cyfrowych

Po filtracji obwód detekcji krawędzi identyfikuje zmiany sygnału wejściowego i przekształca je w krótkie impulsy o wysokiej częstotliwości. Następnie obwód sterujący i odświeżający przesyła te impulsy przez barierę izolacyjną za pomocą sprzężenia magnetycznego lub pojemnościowego, w zależności od konstrukcji izolatora. Umożliwia to przesyłanie sygnału bez tworzenia bezpośredniego połączenia elektrycznego między obiema stronami.

Po stronie odbiorczej obwód dekodujący odbudowuje przesyłane impulsy z powrotem do oryginalnego sygnału logicznego cyfrowego. Obwód watchdog pomaga utrzymać stabilne działanie, monitorując aktywność sygnału i zapobiegając nieprawidłowym stanom wyjścia w czasie przerwy w sygnale.

Ponieważ obie strony pozostają elektrycznie izolowane, izolatory cyfrowe pomagają blokować pętle uziemiające, skoki napięcia i szumy elektryczne, aby nie dotarły do wrażliwych obwodów. Poprawia to niezawodność komunikacji i ochronę systemu w napędach silników, konwerterach mocy, systemach automatyzacji przemysłowej i innych głośnych środowiskach.

Główne typy izolatorów cyfrowych

Izolatory cyfrowe można podzielić według sposobu, w jaki przesyłają informacje przez barierę izolacyjną. Ponieważ sekcja 1 już wyjaśnia strukturę wewnętrzną, ta sekcja koncentruje się na tym, gdzie każdy typ działa najlepiej, jakie ma ograniczenia i jak wybrać odpowiedni do rzeczywistej aplikacji.

Izolatory cyfrowe oparte na transformatorach

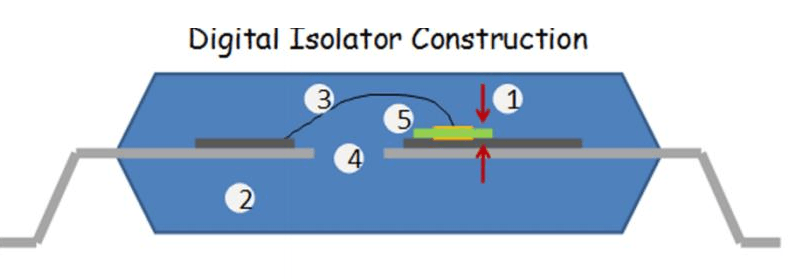

Konstrukcja izolatora cyfrowego opartego na transformatorze

Izolatory cyfrowe oparte na transformatorach są silnym wyborem dla systemów narażonych na szybkie szumy przełączające, wysokie napięcia transientowe i trudne warunki elektryczne. Są powszechnie stosowane w napędach silników, falownikach, automatyce przemysłowej i izolowanych układach sterujących, ponieważ mogą utrzymywać stabilną komunikację, nawet gdy zmiany napięcia zachodzą bardzo szybko.

Ich główną siłą jest wysoka odporność na szybkie zmiany napięcia w trybie wspólnym, co czyni je odpowiednimi do obwodów w pobliżu MOSFET-ów, IGBT-ów, konwerterów mocy i innych hałaśliwych urządzeń przełączających. Zwykle preferuje się je, gdy niezawodność w warunkach obciążenia elektrycznego jest ważniejsza niż wybór najmniejszego lub najtańszego rozwiązania izolacyjnego.

Izolatory cyfrowe pojemnościowe

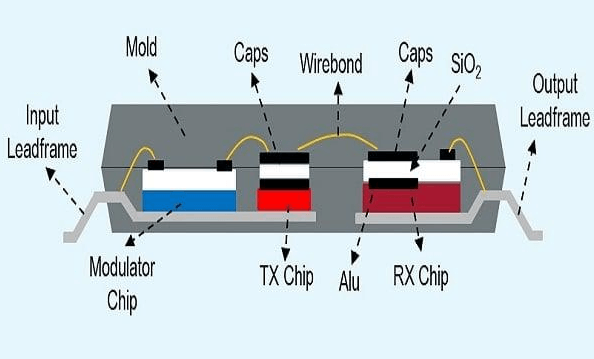

Struktura izolatora cyfrowego pojemnościowego

Izolatory cyfrowe pojemnościowe są często wybierane do szybkiej komunikacji cyfrowej, ponieważ oferują szybki transfer danych, niskie zużycie energii i kompaktowe opcje pakietów. Są powszechnie stosowane w izolowanych liniach komunikacyjnych SPI, UART, I²C, RS-485 i CAN, gdzie głównym celem jest ochrona kontrolera przy jednoczesnym zachowaniu dokładności timingowej sygnału.

Ten typ jest użyteczny, gdy przestrzeń na płycie i efektywność energetyczna mają znaczenie. Jednak projektanci muszą sprawdzić ocenę CMTI urządzenia, ocenę izolacji oraz zalecenia dotyczące układu, ponieważ projekty pojemnościowe mogą być bardziej wrażliwe na szumy w trybie wspólnym, jeśli system nie jest odpowiednio zaprojektowany.

Izolatory cyfrowe optyczne

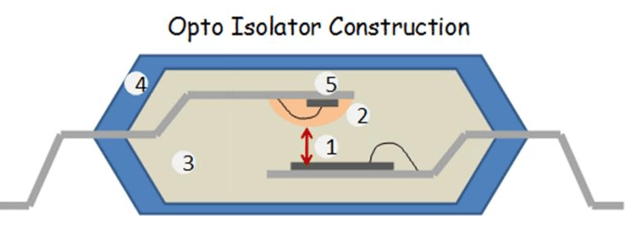

Konstrukcja izolatora cyfrowego optycznego

Izolatory cyfrowe optyczne, często reprezentowane przez urządzenia w stylu optoizolatorów, są stosowane, gdy prosta i sprawdzona metoda izolacji jest wystarczająca dla aplikacji. Są powszechne w niskoszybkich przełączaniach, podstawowych obwodach zwrotnych, kontrolach przekaźników, modułach wejściowych PLC i starszych konstrukcjach przemysłowych.

Ich główną zaletą jest dojrzałość i szeroka dostępność. Jednak zazwyczaj są wolniejsze od izolatorów cyfrowych opartych na transformatorach i pojemnościowych oraz mogą zużywać więcej energii, ponieważ dioda LED musi być odpowiednio zasilana. Z czasem starzenie się diody LED może również obniżać wydajność, więc optoizolatory nie zawsze są najlepszym wyborem dla systemów o dużej prędkości lub wysokiej precyzji o długiej żywotności.

Ważne specyfikacje izolatorów cyfrowych

Specyfikacja	Symbol wspólny	Typowy zakres	Opis
Napięcie izolacji	VISO	2,5 kV rms do 6 kV rms	Maksymalne napięcie jakie bariera może wytrzymać
Napięcie robocze	VIORM / VIOWM	125 V rms do 1000 V rms	Ciągłe napięcie przez barierę
Napięcie szczytowe	VSURGE	6 kV do 12 kV szczytowo	Tolerancja na krótkotrwałe wysokie napięcie
CMTI	CMTI	25 kV/µs do 150 kV/µs	Odporność na szybkie zmiany napięcia
Prędkość danych	DR	1 Mbps do 150 Mbps	Maksymalna prędkość sygnału
Opóźnienie propagacji	tPD	10 ns do 100 ns	Czas, w jakim sygnał przechodzi przez
Zniekształcenie szerokości impulsu	PWD	1 ns do 20 ns	Różnica między szerokością impulsu wejściowego a wyjściowego
Liczba kanałów	CH	1 do 8 kanałów	Liczba izolowanych kanałów
Napięcie logiczne wejścia	VIH / VIL	1,8 V, 2,5 V, 3,3 V, 5 V logika	Progi logiki WYSOKIEJ/LOWEJ
Napięcie zasilania	VCC	1,8 V do 5,5 V	Napięcie zasilania w czasie pracy
Prąd zasilania	ICC	µA do kilku mA na kanał	Prąd w czasie pracy
Zużycie energii	PD	Zależne od urządzenia	Całkowita moc używana
Pojemność izolacji	CIO	0,5 pF do 3 pF	Pojemność przez barierę
Odległość przeszłości	—	3 mm do 14 mm	Odległość powierzchniowa między izolowanymi przewodnikami
Odległość przejrzystości	—	3 mm do 14 mm	Przerwa powietrzna między izolowanymi przewodnikami
Temperatura pracy	TA	-40°C do +125°C	Zakres temperatur pracy
Temperatura węzła	TJ	Do +150°C	Limit temperatury wewnętrznej chipu
Ochrona ESD	VESD	±2 kV do ±8 kV lub wyżej	Tolerancja na wyładowania elektrostatyczne
Prąd wyjściowy napędu	IO	2 mA do 20 mA	Możliwość napędu na wyjściu
Próg UVLO	VUVLO	Około 1,5 V do 4,5 V	Punkt blokady podnapięciowej
Typ opakowania	—	SOIC, QSOP, SSOP, szerokie SOIC	Fizyczne opakowanie układu scalonego
Normy certyfikacyjne	UL / VDE / CSA	Zależne od urządzenia	Zatwierdzenia bezpieczeństwa
Izolacja Technologia	—	Transformator / pojemnościowy / optyczny	Metoda sprzęgania sygnałów

Cyfrowe interfejsy izolacyjne

Izolatory cyfrowe są powszechnie stosowane w celu ochrony linii komunikacyjnych przed zakłóceniami elektrycznymi, skokami napięcia i problemami z pętlami uziemiającymi, jednocześnie zapewniając niezawodny transfer danych między izolowanymi obwodami.

• SPI (Interfejs szeregowy) - Stosowany do izolowanej komunikacji między mikro kontrolerami, ADC, DAC, czujnikami i urządzeniami pamięciowymi. Izolatory cyfrowe pomagają utrzymać stabilność szybkich sygnałów zegarowych i danych w hałaśliwych systemach.

• UART (Uniwersalny asynchroniczny nadajnik/odbiornik) - Stosowany w urządzeniach wbudowanych, kontrolerach przemysłowych i portach debugowania. Izolacja chroni procesory niskonapięciowe przed różnicami potencjału uziemienia i zewnętrznymi uszkodzeniami elektrycznymi.

• I²C (Inter-Integrated Circuit) - Stosowany w czujnikach, EEPROM, modułach RTC i komunikacji między mikro kontrolerami. Izolacja cyfrowa pomaga zmniejszyć problemy z zakłóceniami w systemach przemysłowych, medycznych i wbudowanych.

• RS-485 Komunikacja - Powszechny w automatyce przemysłowej i sieciach na dużych odległościach. Izolowane interfejsy RS-485 pomagają zapobiegać pętlom uziemiającym i poprawiają niezawodność komunikacji.

• CAN Bus - Stosowany w elektronice samochodowej, systemach akumulatorów EV i maszynach przemysłowych. Izolatory cyfrowe chronią kontrolery CAN przed zakłóceniami ze switching oraz napięciami przejściowymi.

• Izolacja USB - Stosowana w komputerach, urządzeniach pomiarowych, urządzeniach medycznych i systemach wbudowanych. Izolacja pomaga chronić użytkowników i podłączone urządzenia przed problemami z uziemieniem.

• Izolacja GPIO - Stosowana do sygnałów cyfrowych wejściowych i wyjściowych między mikro kontrolerami, PLC, przekaźnikami, czujnikami i obwodami wysokonnapięciowymi.

• Interfejsy sterowników bramek - Stosowane w obwodach sterowników bramek MOSFET i IGBT dla napędów silnikowych, falowników i zasilaczy impulsowych. Izolacja poprawia bezpieczeństwo i niezawodność przełączania.

Szerokie zastosowanie izolatorów cyfrowych

Zastosowania w elektronice przemysłowej i mocy

• Napędy silników i systemy sterowania serwomechanizmami

• Automatyzacja przemysłowa i systemy PLC

• Zasilacze impulsowe (SMPS)

• Inwertery słoneczne i konwertery mocy

• Obwody sterowników bramek IGBT i MOSFET

• Interfejsy czujników przemysłowych

• Sprzęt automatyzacji fabryk

• Systemy monitorowania wysokiego napięcia

Zastosowania w komunikacji i systemach wbudowanych

• Izolacja komunikacji SPI

• Izolacja komunikacji szeregowej UART

• Izolacja magistrali I²C

• Sieci przemysłowe RS-485

• Systemy magistrali CAN

• Obwody izolacji USB

• Systemy mikro kontrolerów wbudowanych

• Sprzęt do akwizycji danych

• Komunikacja urządzeń IoT i inteligentnych

Zastosowania w motoryzacji, medycynie i elektronice konsumenckiej

• Systemy zarządzania akumulatorami pojazdów elektrycznych (BMS)

• Systemy ładowania EV

• Moduły sterujące w samochodach

• Sprzęt do monitorowania medycznego

• Systemy izolacji pacjentów

• Urządzenia do obrazowania medycznego

• Urządzenia elektroniczne dla konsumentów

• Systemy izolacji audio i wideo

• Sprzęt do testów i pomiarów

Izolator cyfrowy a inne technologie izolacji

Cecha	Izolator cyfrowy	Optyczny	Transformator izolacyjny	Izolacja przekaźnikowa	Izolacja światłowodowa
Metoda izolacji	Sprzęganie magnetyczne lub pojemnościowe	LED i fototransystor	Indukcja magnetyczna	Oddzielenie kontaktów mechanicznych	Światło przez włókno optyczne
Rodzaj sygnału	Sygnały cyfrowe	Sygnały cyfrowe/niska prędkość	Sygnały zasilania i analogowe	Sygnały przełączające	Sygnały cyfrowe i komunikacyjne
Typowa prędkość danych	Bardzo wysoka	Niska do umiarkowanej	Umiarkowana	Wolna	Ekstremalnie wysoka
Zużycie energii	Niskie	Wyższe	Umiarkowane do wysokiego	Wysokie podczas przełączania	Niskie do umiarkowanego
Prędkość przełączania	Szybka	Wolniejsza	Umiarkowana	Bardzo wolna	Bardzo szybka
Opóźnienie propagacji	Niskie	Wyższe	Umiarkowane	Wysokie	Bardzo niskie
Odporność na zakłócenia wspólnego mode	Doskonała	Umiarkowana	Dobra	Doskonała	Doskonała
Odporność na zakłócenia	Bardzo wysoka	Umiarkowana	Wysoka	Wysoka	Ekstremalnie wysoka
Moce izolacyjne napięcia	Wysoka	Wysoka	Bardzo wysoka	Bardzo wysoka	Bardzo wysoki
Długoterminowa niezawodność	Doskonały	Starzenie się diod LED może wystąpić	Doskonały	Zużycie mechaniczne z upływem czasu	Doskonały
Rozmiar fizyczny	Kompaktowe opakowanie IC	Kompaktowy do średniego	Duży	Duży	Średni
Zużycie mechaniczne	Brak	Brak	Brak	Tak	Brak
Integracja wielokanałowa	Łatwe	Umiarkowane	Trudne	Trudne	Umiarkowane
Stabilność temperaturowa	Dobre	Umiarkowane	Dobre	Umiarkowane	Doskonały
Wymagania eksploatacyjne	Bardzo niskie	Niskie	Niskie	Wyższe z powodu styków	Niskie
Koszt	Umiarkowany	Niski	Umiarkowany do wysokiego	Umiarkowany	Wysoki
Najlepszy zakres częstotliwości	Systemy cyfrowe wysokiej częstotliwości	Systemy niskiej prędkości	Izolacja wysokiej częstotliwości	Niskoprędkościowe przełączanie	Wysokoprędkościowa komunikacja
Odległość izolacji	Mała wewnętrzna bariera	Luk optyczny	Duża separacja magnetyczna	Luk fizyczny kontaktu	Łącze światłowodowe na dużą odległość
Odporność na hałas przemysłowy	Doskonały	Umiarkowany	Doskonały	Doskonały	Doskonały
Typowe zastosowania	SPI, CAN, RS-485, napędy silników, falowniki	Kontrola przekaźników, obwody sprzężenia zwrotnego	Izolacja zasilania AC, SMPS	Przełączanie zabezpieczające, kontrola przemysłowa	Telekomunikacja, komunikacja danych, systemy wrażliwe na EMI
Główna zaleta	Wysoka prędkość z silną izolacją	Proste i niskie koszty	Obsługuje dużą moc	Całkowita izolacja fizyczna	Ekstremalnie wysoka odporność na EMI
Główne ograniczenie	Wyższy koszt w porównaniu do podstawowych optoizolatorów	Wolniejsza praca i degradacja LED	Duży rozmiar	Zużycie styków i wolna praca	Wyższa złożoność systemu i koszt

Wniosek

Izolatory cyfrowe zapewniają bezpieczny i niezawodny sposób transferu sygnałów cyfrowych między elektrycznie oddzielonymi obwodami. Dzięki zastosowaniu sprzężenia magnetycznego, pojemnościowego lub optycznego pomagają zablokować pętle uziemienia, skoki napięcia i szumy elektryczne, zapewniając jednocześnie stabilną komunikację między różnymi częściami systemu. Wybierając izolator cyfrowy, ważne jest, aby sprawdzić kluczowe specyfikacje, takie jak napięcie izolacji, napięcie robocze, ocena skoków, prędkość transmisji, opóźnienie propagacji, CMTI, typ opakowania i certyfikaty bezpieczeństwa. Wybór odpowiedniego urządzenia pomaga poprawić bezpieczeństwo systemu, dokładność sygnału i długoterminową niezawodność w zastosowaniach przemysłowych, motoryzacyjnych, medycznych i wbudowanej elektroniki.

Często zadawane pytania [FAQ]

1. Dlaczego izolatory cyfrowe są ważne w systemach zarządzania bateriami pojazdów elektrycznych (BMS)?

Izolatory cyfrowe chronią niskonapięciowe obwody sterujące przed wysokimi napięciami obecnymi w pakietach baterii EV. Pomagają również utrzymać dokładną komunikację między układami monitorowania baterii, kontrolerami i systemami magistrali CAN, jednocześnie redukując szumy z szybko przełączających się elektronicznych zasilaczy.

2. Jak pojemność izolacji wpływa na wydajność izolatora cyfrowego w hałaśliwych systemach?

Wyższa pojemność izolacji może pozwolić na więcej niepożądanych szumów, które przenikają przez barierę izolacyjną. Niższa pojemność izolacji pomaga poprawić odporność na hałas i zmniejsza zakłócenia w wysokoprędkościowych systemach przemysłowych i komunikacyjnych.

3. Dlaczego opóźnienie propagacji jest ważne przy wyborze izolatora cyfrowego dla obwodów sterujących bramkami?

Opóźnienie propagacji wpływa na czas przełączania między MOSFET-ami lub IGBT. Nadmierne opóźnienie może spowodować niezgodność czasową, zwiększone straty przy przełączaniu, generację ciepła i zmniejszenie efektywności konwersji mocy w systemach falowników i napędów silników.

4. Czy izolatory cyfrowe mogą poprawić dokładność pomiarów w systemach akwizycji danych?

Tak. Izolatory cyfrowe pomagają oddzielić wrażliwe obwody pomiarowe od hałaśliwych środowisk zasilania lub przemysłowych. Redukuje to zakłócenia z pętli uziemienia i szumy elektryczne, poprawiając dokładność ADC i integralność sygnału.

5. Dlaczego niektóre izolatory cyfrowe zawierają funkcje wyjściowe fail-safe?

Wyjścia fail-safe pomagają wymusić wyjście w znanym stanie logicznym podczas utraty zasilania, przerwy w sygnale lub warunkach uruchamiania. Poprawia to bezpieczeństwo systemu i zapobiega nieprzewidywalnej pracy w systemach kontroli przemysłowej.

6. Jakie problemy mogą wystąpić, jeśli odległości przelotowe i izolacyjne są zbyt małe?

Niewystarczająca odległość przelotowa lub izolacyjna może zwiększyć ryzyko elektrycznych łuków, uszkodzenia izolacji lub niepowodzenia certyfikacji bezpieczeństwa, szczególnie w przypadku wysokonapięciowych urządzeń przemysłowych i medycznych.

7. Dlaczego izolatory cyfrowe są powszechnie używane w pobliżu MOSFET-ów i IGBT-ów?

Szybko przełączające się tranzystory generują wysoki hałas elektryczny i szybkie transjenty napięciowe. Izolatory cyfrowe pomagają chronić niskonapięciowe kontrolery, jednocześnie utrzymując stabilną transmisję sygnałów sterujących w tych hałaśliwych środowiskach.
