Wszystko, co musisz wiedzieć o pamięci Flash

Pamięć flash to technologia, która cicho zasila wiele urządzeń, których używamy każdego dnia.Przechowuje zdjęcia na telefonie, utrzymuje płynnie laptopa z napędami w stanie stałym i pomaga urządzeniom działać szybciej i lepiej.Z czasem całkowicie zmieniło to sposób zapisywania i dostępu do danych.Niezależnie od tego, czy jesteś ciekawy, jak to działa, czy chcesz wiedzieć, dlaczego jest to tak ważne, poznanie pamięci flash pomaga zobaczyć, jak wpływa na nasze codzienne życie.Przeglądajmy jego podróż - od wynalazku do zaawansowanej technologii napędzającej dzisiejsze urządzenia.

Katalog

Co to jest pamięć flash?

Pamięć flash jest rodzajem technologii pamięci, którą można elektronicznie usunąć i przeprogramować.Znany ze swojej trwałości i elastyczności, jest szeroko stosowany w urządzeniach takich jak dyski flash USB, karty pamięci i napędowe podmioty pobytu (SSD).Jedną z kluczowych funkcji jest możliwość zachowania danych nawet bez mocy, co czyni je niezbędnymi dla urządzeń mobilnych, laptopów i innych aplikacji, w których niezawodne, długoterminowe przechowywanie danych ma kluczowe znaczenie.Jego kompaktowy rozmiar i wydajność sprawiły, że był kamieniem węgielnym nowoczesnych cyfrowych rozwiązań do przechowywania.

Historia pamięci flash

• Wynalazek: Pamięć flash powstała na początku lat osiemdziesiątych, kiedy dr Fujio Masuoka w Toshiba opracował przełomową technologię pamięci nieulotnej, która może być elektronicznie usunięta i przeprogramowana.Ta innowacja zrewolucjonizowała projektowanie przechowywania danych i utorowała drogę nowoczesnym cyfrowym systemom pamięci masowej.

• Komercjalizacja: W 1987 r. Toshiba wprowadził pierwszy komercyjny produkt pamięci flash o pojemności 2 megabitu.Ten kamień milowy, początkowo używany w elektronice użytkowej, takiej jak kamery cyfrowe, oznaczał początek powszechnego adopcji pamięci Flash i jej rola w rozwoju przenośnego przechowywania danych.

Pamięć flash na przestrzeni lat

1988: Ani pamięć flashowa

Intel wprowadził ani pamięć flash, zawierającą duże prędkości odczytu odpowiednie dla aplikacji takich jak wbudowane systemy, które wymagają szybkiego dostępu losowego i niezawodnego przechowywania kodu.

1989: Nand Flash Memory

Toshiba wprowadziła pamięć flash NAND, zoptymalizowana pod kątem urządzeń pamięci masowej o dużej pojemności, takich jak dyski SSD i dyski USB.Jego większa gęstość i szybsze prędkości zapisu sprawiły, że przełom jest dla kompaktowych aplikacji.

1994: karty Compactflash (CF)

Sandisk opracował karty CF, zaprojektowane dla urządzeń przenośnych, takich jak kamery cyfrowe.Karty te, zbudowane na NAND Flash, zapewniły zwiększoną trwałość i znaczną pojemność pamięci.

1999: Secure Digital Cards

Format karty SD, utworzony przez Sandisk, Panasonic i Toshiba, oferował kompaktowe rozwiązania o dużej pojemności kompatybilnej z wieloma elektroniką użytkową, w tym aparatami i telefonami komórkowymi.

2000: dyski flash USB

Technologia Trek i IBM wprowadziły dyski flash USB, które zastąpiły dyskietki i płyty CD jako niezawodne i przenośne urządzenia pamięci masowej ze względu na ich niewielką rozmiar i wysoką pojemność.

2007: Drives w stanie stałym (SSDS)

SSD przy użyciu NAND Flash pojawiły się jako szybsze, bardziej trwałe zamienniki tradycyjnych dysków twardych (HDDS), zapewniając stałe przechowywanie o lepszej prędkości i niezawodności.

Ciągłe postępy

Ciągłe innowacje w pamięci Flash koncentrują się na zwiększaniu gęstości przechowywania, prędkości, trwałości i przystępności cenowej, zapewniając jej rolę kluczowego rozwiązania do przechowywania danych dla przyszłych technologii.

Jak działa pamięć flash?

Pamięć flash działa poprzez przechowywanie danych w specjalistycznych komórkach za pomocą ładunków elektrycznych.Ta konstrukcja pozwala zachować informacje, nawet gdy urządzenie jest wyłączone.Proces obejmuje cztery główne kroki:

Pływające tranzystory bramy

U podstaw pamięci flash znajdują się pływające tranzystory bramy.Każda komórka zawiera pływającą bramę i bramę kontrolną oddzieloną warstwą izolacyjną tlenku.Ta struktura umożliwia przechowywanie ładunków elektrycznych, które reprezentują dane binarne jako 1s lub 0s.

Programowanie (dane pisania)

Aby przechowywać dane, do bramki sterującej nakłada się wysokie napięcie, która zmusza elektrony do pływającej bramy przez tunelowanie kwantowe.Te uwięzione elektrony zmieniają właściwości elektryczne tranzystora.W ani flash, tworzy to ładunek ujemny, podczas gdy w Nand Flash tworzy ładunek dodatni.Ta zmiana skutecznie „zapisuje” dane w komórce pamięci.

Usuwanie (dane oczyszczającym)

Usunięcie danych resetuje pływającą bramę poprzez zwalnianie uwięzionych elektronów.Wyższe napięcie jest nakładane na blok pamięci, umożliwiając elektronom ucieczkę z pływającej bramy i powrót do ich pierwotnego stanu.Ten proces usuwa komórki, przygotowując je do przechowywania nowych danych.

Czytanie (dostęp do danych)

Aby odczytać dane, do bramy kontrolnej stosuje się napięcie, a prąd przepływający przez tranzystor jest mierzony.Ilość prądu zależy od tego, czy elektrony są obecne w pływającej bramie.Ten pomiar identyfikuje przechowywane dane binarne jako 1 lub 0, umożliwiając dokładne pobieranie informacji.

Ramy pamięci flash

Pamięć flash wykorzystuje wyspecjalizowane projekty tranzystorowe, aby zapewnić niezawodne przechowywanie danych przez długi czas.Dwie główne architektury różnią się tym, jak przechowują i zarządzają ładunkami elektrycznymi w komórkach pamięci:

Tranzystory z bramą pływające

Struktura: Każda komórka pamięci zawiera pływającą bramę zamkniętą w warstwie izolacyjnej, izolowanej zarówno z podłoża, jak i bramki kontrolnej.Ten projekt bezpiecznie przechowuje ładunki elektryczne.

Działanie: Dane są przechowywane przez kontrolowanie ładunków elektrycznych na pływającej bramie.Elektrony są przechwytywane lub zwolnione, określając dane binarne przechowywane jako 0 lub 1. Ten dwupoziomowy system zapewnia wiarygodne kodowanie danych.

Pułapki ładowania

Struktura: Pamięć pułapkowania ładowania, zwana także tlenkiem krzemu-tlenku-nitryd-tlenku-slilikon (Sonos), wykorzystuje warstwę azotku krzemu zamiast pływającej bramy do pułapki ładunków.Ten projekt zmienia sposób przechowywania i zarządzania elektronami.

Operacja: Krzemowa warstwa azotku przechwytuje i uwalnia elektrony do przechowywania danych.Zmiany te wpływają na przewodność elektryczną tranzystora, umożliwiając skuteczne czytanie danych i pisanie.W porównaniu z technologią zmiennoprzecinkową, pułapki ładowania oferuje zalety, takie jak lepsza skalowalność, dłuższa wytrzymałość i niższe zużycie energii.

Dwa rodzaje pamięci flashowej

Pamięć flash jest podzielona na dwa główne typy, każdy z unikalnymi architekturami, algorytmami, mocnymi stronami i ograniczeniami.Te typy są dostosowane do konkretnych przypadków użycia i aplikacji.

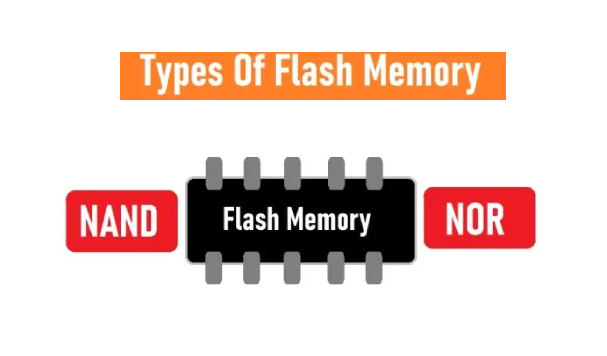

Rysunek 2. Pamięć flash NAND i pamięć Flash

Nand pamięć flash

Pamięć NAND Flash, nazwana na cześć bramki logicznej „not i” rządzącej jej działaniem, jest szeroko stosowana w nowoczesnych roztworach magazynowania ze względu na jej wydajność i wysoką gęstość przechowywania.Jego projekt i funkcjonalność sprawiają, że jest idealny do aplikacji wymagających kompaktowego i niezawodnego przechowywania.

Działanie NAND Flash polega na zastosowaniu prądu elektrycznego do bramki sterującej.Proces ten zmusza elektrony do pływającej bramy, tworząc netto dodatni ładunek, który zakłóca przepływ prądu i skutecznie przechowuje dane.Warstwa tlenku izolacyjnego zapewnia, że ​​elektrony pozostają bezpiecznie uwięzione, zachowując przechowywane informacje.Jeśli chodzi o usuwanie danych, proces występuje w blokach, a nie na poszczególnych komórkach.Ładunek elektryczny uwalnia uwięzione elektron, zresetując komórki do ich pierwotnego stanu i przygotowując je do ponownego użycia.

Produkcja pamięci flash NAND jest skomplikowana i pracochłonna.Utworzenie pojedynczego 12-calowego płytki obejmuje ponad 800 różnych kroków i zajmuje około miesiąca.Po zakończeniu wafle są wcięte w wiórki wielkości paznokci, które są oceniane pod kątem jakości i wydajności przed użyciem w urządzeniach.

Nand Flash oferuje kilka zalet, które sprawiają, że jest to preferowany wybór dla wielu aplikacji.Brak ruchomych części zapewnia trwałość i odporność na wstrząsy mechaniczne, ekstremalne temperatury i środowiska pod wysokim ciśnieniem.Ta odporność sprawia, że ​​jest o wiele bardziej niezawodny niż tradycyjne dyski twardych (HDDS), które są podatne na uszkodzenia wibracji fizycznych.

Jednak Nand Flash ma również wady, które należy wziąć pod uwagę.Każda komórka ma ograniczoną liczbę cykli zapisu/usuwania, które mogą wpływać na jego długoterminową użyteczność.Aby zaspokoić rosnące zapotrzebowanie na przechowywanie, technologia NAND ewoluowała z pamięci komórek jednopoziomowych (SLC) do bardziej zaawansowanych typów, takich jak komórki wielopoziomowe (MLC), potrójne (TLC) i czterokrotnego poziomu (QLC).Postępy te znacznie zwiększają gęstość przechowywania, ale czasami mogą zagrozić wydajności i trwałości.

Ani pamięć flash

Pamięć flash, nazwana na cześć bramki logicznej „nie lub”, która określa jej wewnętrzne obwody, nie są kolejną fundamentalną technologią w nowoczesnych rozwiązaniach pamięci.Jego unikalna struktura i możliwości operacyjne sprawiają, że jest niezbędna do niektórych wyspecjalizowanych aplikacji.

Działanie Flash ONO charakteryzuje się równoległym połączeniem komórek pamięci do linii bitowych, umożliwiając niezależne odczytanie lub programowanie poszczególnych komórek.Jeden koniec każdej komórki jest podłączony do ziemi, podczas gdy drugi jest powiązany z linią bitową.To porozumienie zapewnia precyzyjne przetwarzanie danych, umożliwiając wydajny i niezawodny dostęp do przechowywanych informacji.

Ani Flash nie ma kilku zalet, które go wyróżniają.Jego wysokie prędkości odczytu i możliwości losowego dostępu sprawiają, że idealnie nadaje się do aplikacji wymagających szybkiego wyszukiwania danych.Ponadto obsługuje obszerne przepisanie cykli, zwiększając jego długowieczność.Funkcje te sprawiają, że ani lampy błyskowe są odpowiednie do użytku w systemach takich jak sterowanie światłem, automatyzacja przemysłowa, systemy alarmowe i urządzenia wbudowane.Kolejną kluczową korzyścią jest możliwość obsługi zarówno pamięci danych, jak i wykonywania kodu, co czyni ją szczególnie wszechstronną w aplikacjach, w których niezbędna jest zintegrowana funkcjonalność.

Pomimo jego mocnych stron, ani Flash nie mają również pewnych wad.Jego większy rozmiar komórek powoduje wolniejsze prędkości zapisu i usuwania w porównaniu z NAND Flash, ograniczając jego przydatność do zastosowań, które wymagają pamięci danych o dużej prędkości lub o dużej gęstości.

Porównując pamięć Flash NOR i NAND, staje się jasne, że każda technologia służy określonym celom w oparciu o jej mocne i ograniczenia.Ani Flash nie wyróżnia się szybkim wyszukiwaniem danych i niezawodności, podczas gdy NAND Flash lepiej nadaje się do kompaktowych potrzeb przechowywania o dużej pojemności.Zrozumienie tych różnic ma kluczowe znaczenie dla wyboru odpowiedniego rodzaju pamięci dla nowoczesnych systemów cyfrowych.

Kluczowe różnice między NAND i NOR

Technologie pamięci NAND i NOR Flash różnią się znacznie pod względem projektowania, wydajności i aplikacji, dzięki czemu każdy z nich odpowiedni dla określonych przypadków użycia w oparciu o ich mocne strony i ograniczenia.

Kategoria	Nand pamięć flash	Ani pamięć flash
Projekt	Polowe komórki pamięci do kompaktowego przechowywania.	Poziomo ułożone komórki do bezpośredniego dostępu losowego.
Utajenie	Opóźnienie wynosi od 80 do 120 mikrosekund, wolniej w przypadku szybkich danych dostęp.	Niższe opóźnienie od 160 do 210 nanosekund, idealne do szybkich danych dostęp.
Długowieczność	Zazwyczaj trwa od 3 do 5 lat przy normalnym użyciu.	Może trwać od 20 do 100 lat, odpowiednie do długoterminowego przechowywania.
Zużycie energii	Zużywa mniej energii podczas startupu, ale więcej w trybie gotowości i podczas Operacje takie jak wymazanie.	Wykorzystanie większej mocy w uruchomieniu, ale bardziej wydajne w trybie gotowości i czyta.
Prędkość	Zoptymalizowane pod kątem zadań takich jak wymazanie bloków danych i zarządzanie.	Szybciej w przypadku szybkich odczytów, ale wolniej dla zapisów i usuwania.
Pojemność przechowywania	Wyższe zdolności od 1 GB do 16 GB.	Ograniczone zdolności, zwykle między 64 Mb a 2 GB.
Zastosowania	Najlepsze dla SSD, dysków USB i zadań związanych z przechowywaniem.	Idealny do wbudowanych systemów, kontroli przemysłowych i oprogramowania układowego składowanie.

Do czego służy pamięć flash?

Pamięć flash jest wszechstronną i niezawodną technologią, która zwiększa pojemność pamięci na pokładzie urządzeń.Jego zdolność adaptacyjna sprawiła, że ​​był go ważnym elementem w branżach i zastosowaniach krajowych, zapewniając szerokie wykorzystanie nowoczesnej technologii.Pamięć flash jest wykorzystywana w szerokiej gamie urządzeń i systemów, w tym:

• Telefony komórkowe: efektywne przechowywanie aplikacji, mediów i plików systemowych.

• PCS i laptopy: zasilanie napędów w stanie stałym (SSD) dla szybszych czasów rozruchu i lepszej wydajności.

• Kamery cyfrowe: przechowywanie zdjęć i filmów o wysokiej rozdzielczości z szybkimi prędkością dostępu.

• Inteligentne telewizory: wspieranie oprogramowania układowego, aplikacji i pamięci podręcznej.

• Systemy GPS: Zatrzymanie map, tras i konfiguracji.

• Systemy bezpieczeństwa: włączanie rejestrowania danych, nagrywanie wideo i aktualizacje oprogramowania układowego.

• Zastosowania wojskowe: Zapewnienie trwałego i niezawodnego przechowywania systemów krytycznych.

• Komunikacja i sieć: Zarządzanie danymi w routerach, przełącznikach i infrastrukturze sieciowej.

• Napędy SSD: dostarczanie szybkiej, nieulotnej pamięci dla różnych urządzeń.

• Systemy zarządzania detalicznego: przechowywanie danych transakcyjnych, zapasów i oprogramowania.

• Urządzenia medyczne: Zapewnienie niezawodnego przechowywania diagnostyki, zapisów pacjentów i oprogramowania operacyjnego.

Zalety i wady pamięci flashowej

Pamięć flash jest wszechstronną i szeroko stosowaną technologią do rozszerzania pamięci w różnych urządzeniach.Chociaż oferuje znaczące korzyści, ma również ograniczenia, które należy dokładnie rozważyć.

Zalety

Popularność pamięci flash wynika z jej dostępności, kompatybilności urządzeń i kilku kluczowych korzyści:

• Niedrogie i opłacalne: przyjazna dla budżetu opcja dla osobistych i profesjonalnych potrzeb w zakresie przechowywania.

• Szybka wydajność: oferuje szybkie prędkości odczytu/zapisu danych, idealne do aplikacji wymagających szybkiego dostępu.

• Wysoka pojemność: Zapewnia duże opcje przechowywania, od małych plików po dużą zawartość multimedialną.

• Stabilny i niezawodny: Nieulotna konstrukcja zapewnia zatrzymywanie danych nawet bez mocy, co czyni go niezawodnym rozwiązaniem.

Wady

Pomimo swoich mocnych stron pamięć flash ma pewne wady:

• Zmienna jakość: Modele tanie mogą zagrozić niezawodności i wydajności.

• Zagadnienia podróbki: Kupowanie z niezweryfikowanych źródeł zwiększa prawdopodobieństwo podrobionych produktów.

• Degradacja w czasie: Długotrwałe użycie może prowadzić do zużycia, szczególnie w modelach o ograniczonej trwałości przepisywania.

• Ograniczenia przepisywania: pamięć flash ma skończoną liczbę cykli zapisu/usuwania, które mogą wpływać na długowieczność przy ciężkim użyciu.

Wniosek

Pamięć flash to niesamowita technologia, która przekształciła sposób przechowywania i uzyskiwania dostępu do danych.Od telefonów w naszych kieszeniach po zaawansowane systemy przemysłowe - cicho zasila urządzenia, na których polegamy każdego dnia.Jego trwałość, szybkość i zdolność adaptacyjna sprawiły, że jest niezbędny w naszym cyfrowym świecie.Chociaż ma pewne ograniczenia, ciągłe innowacje nadal zwiększają pamięć flash, bardziej wydajna i bardziej niezawodna.W miarę ewolucji technologii pamięć flash pozostanie kluczową częścią kształtowania przyszłości, zapewniając, że możemy przechowywać i uzyskiwać dostęp do danych wszędzie i za każdym razem, gdy jej potrzebujemy.

Często zadawane pytania [FAQ]

1. Co to jest czytnik kart pamięci flash?

Czytnik karty pamięci flash to małe urządzenie, które łączy się z komputerem lub laptopem, zwykle przez port USB, w celu uzyskania dostępu do danych przechowywanych na karcie pamięci flash.Pozwala użytkownikom czytać lub pisać pliki, takie jak zdjęcia lub dokumenty, między urządzeniami.Wiele nowoczesnych laptopów ma teraz wbudowanych czytników kart SD, zapewniając wygodny dostęp bez dodatkowego sprzętu.

2. Ile potrzebuję pamięci flash?

Ilość potrzebnej pamięci flash zależy od kompatybilności urządzenia, rodzaju plików, które planujesz przechowywać i budżet.Urządzenia często mają limit maksymalnej pamięci, którą mogą obsłużyć, a większe pliki, takie jak filmy lub zdjęcia, wymagają większej pamięci.Rozważ swoje potrzeby i wybierz rozmiar, który równoważy pojemność i koszty.

3. Kto wynalazł pamięć flash?

Pamięć flash została wynaleziona w latach 80. przez Masuoka Fujio, inżynier w Toshiba.Nazwa „pamięci flash” pochodziła z szybkiego procesu erasury danych, takiego jak lampa błyskowa.Zaprojektowany do przechowywania danych bez zasilania, zastąpił starsze technologie magazynowe i stał się szeroko stosowanym rozwiązaniem w elektronice.

4. Co to jest pamięć Flash SPI?

Pamięć Flash SPI jest rodzajem pamięci, która komunikuje się z urządzeniami za pośrednictwem szeregowego interfejsu peryferyjnego (SPI).Jest to niedroga opcja używana w urządzeniach takich jak mikrokontrolery i wbudowane systemy, oferująca umiarkowaną prędkość i pojemność pamięci dla zadań takich jak aktualizacje oprogramowania układowego i rejestrowanie danych.

5. Jak długo dane pamięci flash mogą przechowywać?

Pamięć flash może niezawodnie przechowywać dane przez około dziesięć lat w normalnych warunkach.Jednak czynniki środowiskowe, takie jak ciepło i częste użytkowanie, mogą wpływać na jego żywotność.Aby zapewnić bezpieczeństwo danych, najlepiej jest utworzyć kopię zapasową ważnych plików na innych urządzeniach pamięci.
