FDC1004 Przegląd wysokorozdzielczego układu scalonego do detekcji pojemności

FDC1004 to układ scalony do detekcji pojemności zaprojektowany do pomiaru bardzo małych zmian w pojemności i przekształcania ich w dane cyfrowe, które może odczytać mikrokontroler. W artykule tym omówiono przyporządkowanie pinów FDC1004, zasadę działania, kluczowe specyfikacje, cechy, zastosowania, porównanie z innymi układami do detekcji pojemności oraz zachowanie obwodu aplikacyjnego.

Katalog

FDC1004 Podstawy układu scalonego do detekcji pojemności

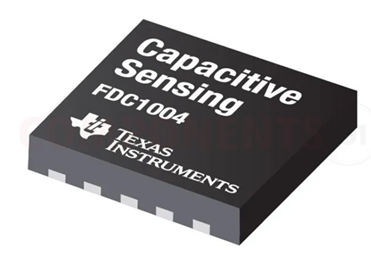

Układ FDC1004 to wysokorozdzielczy, czterokanałowy konwerter pojemności na dane cyfrowe zaprojektowany do systemów detekcji pojemności. Mierzy bardzo małe zmiany pojemności i przekształca je w dane cyfrowe, które mogą być odczytywane przez mikrokontroler za pośrednictwem interfejsu I²C.

Każdy kanał ma zakres pełnoskalowy ±15 pF i może obsługiwać pojemność offsetową czujnika do 100 pF. Ta pojemność offsetowa może być programowana wewnętrznie lub dostarczana przez zewnętrzny kondensator, co pomaga poprawić elastyczność i stabilność pomiarów.

FDC1004 zawiera również sterowniki osłony, które pomagają zmniejszyć zakłócenia EMI i skupić kierunek detekcji czujnika pojemności. Dzięki temu system jest bardziej niezawodny w hałaśliwych środowiskach.

Jest dostępny w obudowach 10-pin WSON i VSSOP, obie o kompaktowych rozmiarach 3.0 mm × 3.0 mm. Jego mała powierzchnia wspiera projektowanie systemów detekcji pojemności o niskim poborze mocy, niskich kosztach i oszczędzających miejsce.

Alternatywy i modele równoważne

IC / Model	Główna cecha	Kanały	Interfejs
MPR121	Detekcja pojemnościowego dotyku	12	I²C
CAP1188	Kontroler czujników dotykowych	8	I²C
AT42QT1010	Detekcja pojedynczego dotyku	1	Wyjście cyfrowe
FDC2214	Wysokorozdzielcza detekcja indukcyjna/pojemnościowa	4	I²C
AD7746	Precyzyjny pomiar pojemności	2	I²C
CY8CMBR3116	Kontroler przycisków pojemnościowych	16	I²C

Przyporządkowanie pinów i funkcje pinów FDC1004

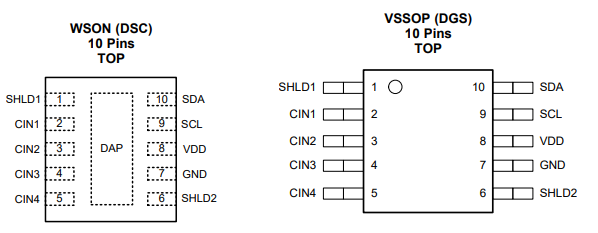

Pin	Nazwa	Typ	Opis
1	SHLD1	Wyjście sterownika osłony	Zasilanie warstwy osłony w celu zmniejszenia szumów EMI i poprawy kierunku detekcji.
2	CIN1	Wejście pojemnościowe	Wejście czujnika pojemnościowego kanału 1.
3	CIN2	Wejście pojemnościowe	Wejście czujnika pojemnościowego kanału 2.
4	CIN3	Wejście pojemnościowe	Wejście czujnika pojemnościowego kanału 3.
5	CIN4	Wejście pojemnościowe	Wejście czujnika pojemnościowego kanału 4.
6	SHLD2	Wyjście sterownika osłony	Drugi osłonowy wyjście sterownika dla ekranowania czujników i redukcji szumów.
7	GND	Ziemia	Ziemia połączenie dla IC.
8	VDD	Zasilanie	Dodatnie wejście zasilania.
9	SCL	Zegar I²C	Szeregowa linia zegara dla komunikacji I²C.
10	SDA	Dane I²C	Szeregowa linia danych dla komunikacji I²C.

Jak działa FDC1004 w systemach wykrywania pojemnościowego

FDC1004 działa poprzez pomiar bardzo małych zmian w pojemności między elektrodą czujnika a ziemią. Gdy przewodzący obiekt porusza się w pobliżu czujnika, wartość pojemności zmienia się. IC wykrywa tę zmianę i przekształca ją w dane cyfrowe, które mogą być przetwarzane przez mikrokontroler za pośrednictwem interfejsu I²C.

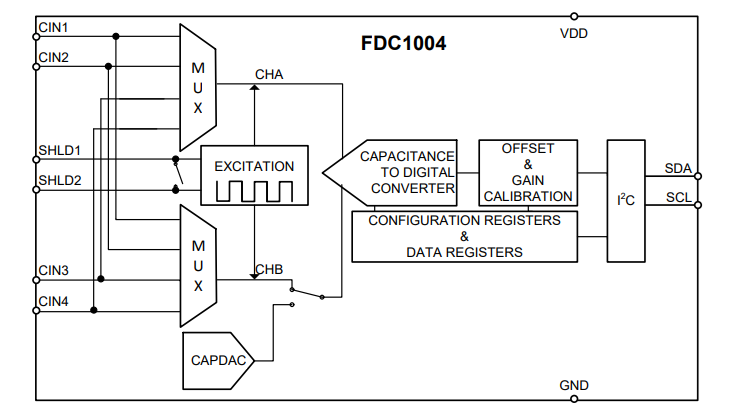

Wewnątrz FDC1004, MUX (multiplekser) wybiera jeden z czterech kanałów wejściowych pojemnościowych (CIN1 do CIN4). Wybrany sygnał czujnika jest następnie podłączany do obwodu wzbudzania i bloku przetwornika pojemności na dane cyfrowe. Blok wzbudzania generuje sygnał wykrywania, który jest używany do dokładnego pomiaru zmian pojemności.

Mierzona pojemność jest przekształcana w wartości cyfrowe przez wewnętrzny przetwornik pojemności na dane cyfrowe (CDC). Te pomiary cyfrowe są przetwarzane przez rejestry kalibracji offsetu, wzmocnienia i konfiguracji, zanim zostaną przesłane poprzez interfejs komunikacyjny I²C przy użyciu pinów SDA i SCL.

IC zawiera również sterowniki osłon SHLD1 i SHLD2, które pomagają redukować zakłócenia EMI i poprawiają stabilność wykrywania. Dodatkowo wewnętrzny obwód CAPDAC kompensuje pojemność offsetową czujnika, co pozwala FDC1004 na utrzymanie dokładnych pomiarów nawet przy większych elektrodach czujnika lub dłuższych ścieżkach czujnika.

Kluczowe specyfikacje FDC1004

Specyfikacja	Wartość
Typ urządzenia	4-kanałowy przetwornik pojemności na dane cyfrowe
Napięcie zasilania (VDD)	3 V do 3.6 V
Temperatura pracy	-40°C do 125°C
Zakres pomiaru	±15 pF
Maksymalna pojemność offsetowa wejścia	100 pF
Rozdzielczość	16-bitowa
Prąd zasilania (tryb aktywny)	750 µA typowo
Prąd zasilania (tryb czuwania)	29 µA typowo
Częstotliwość wzbudzania	25 kHz
Napięcie wzbudzania AC	2.4 Vpp
Średnie napięcie DC	1.2 V
Zdolność sterownika osłony	400 pF
Interfejs komunikacyjny	I²C
Częstotliwość zegara I²C	10 kHz do 400 kHz
Ochrona ESD (HBM)	±1000 V
Temperatura przechowywania	-65°C do 150°C
Opcje pakowania	WSON-10, VSSOP-10
Rozmiar paczki	3.0 mm × 3.0 mm

Funkcje układu FDC1004 do wykrywania pojemnościowego

Pomiar pojemności o wysokiej rozdzielczości

FDC1004 wspiera pomiar pojemności o wysokiej rozdzielczości z zakresem wejściowym ±15 pF oraz rozdzielczością pomiaru 0.5 fF, co pozwala na wykrywanie bardzo małych zmian pojemności.

Czterokanałowe wykrywanie pojemnościowe

IC zawiera 4 kanały wejściowe pojemnościowe, co umożliwia działanie wielu czujników w ramach jednego systemu wykrywania.

Wsparcie dla dużej pojemności offsetowej

FDC1004 może obsługiwać maksymalnie 100 pF pojemności offsetowej, co pomaga w obsłudze większych elektrod czujnika i dłuższych ścieżek czujnika.

Programowalne stawki danych wyjściowych

Urządzenie obsługuje programowalne częstotliwości próbkowania 100 S/s, 200 S/s oraz 400 S/s dla elastycznej wydajności wykrywania.

Niskie zużycie energii

IC działa przy niskim poborze prądu, używając około 750 µA w trybie aktywnym i 29 µA w trybie czuwania.

Wsparcie dla sterownika osłony

Zintegrowane sterowniki osłon obsługują obciążenie osłony do 400 pF, co pomaga w redukcji zakłóceń EMI i poprawie stabilności wykrywania.

Interfejs komunikacyjny I²C

FDC1004 używa standardowego interfejsu I²C do komunikacji z mikrokontrolerami i systemami wbudowanymi.

Szeroki zakres temperatury pracy

Urządzenie wspiera zakres temperatury pracy od −40°C do 125°C.

Gdzie stosuje się FDC1004?

• Interfejsy dotykowe pojemnościowe – Używane do wykrywania dotyku palcem i bliskości na powierzchniach czułych na dotyk.

• Systemy monitorowania poziomu cieczy – Mierzy poziomy cieczy przez nie metalowe pojemniki bez bezpośredniego kontaktu.

• Systemy wykrywania bliskości – Wykrywa pobliskie przewodzące obiekty, wykorzystując zmiany pojemności.

• Urządzenia rozpoznawania gestów – Śledzi ruchy dłoni i aktywność gestów w pobliżu obszaru czujnika.

• Przemysłowy sprzęt do pomiaru pojemności – Używany w systemach pomiarowych wymagających stabilnych pomiarów pojemności.

• Zintegrowane systemy czujników – Zintegrowane w projektach monitorowania i czujników opartych na MCU przez interfejs I²C.

• Czujniki monitorowania środowiska – Wspiera systemy pomiarowe, które monitorują zmiany materiałowe lub środowiskowe, wykorzystując zmiany pojemności.

FDC1004 vs Inne układy scalone do pomiaru pojemności

Cechy	FDC1004	MPR121	CAP1188	AD7746
Główna funkcja	Pomiary pojemności w wysokiej rozdzielczości	Pomiary pojemności w dotyku	Pomiary pojemności w dotyku	Precyzyjne pomiary pojemności
Liczba kanałów	4	12	8	2
Interfejs	I²C	I²C	I²C	I²C
Rozdzielczość pomiaru	16-bit / 0.5 fF	Rozdzielczość poziomu dotyku niższa	Pomiary poziomu dotyku	24-bitowa wysoka precyzja
Zakres wejściowy	±15 pF	Wykrywanie dotyku skoncentrowane	Wykrywanie dotyku skoncentrowane	±4 pF typowo
Wsparcie dla pojemności offsetowej	100 pF	Ograniczone	Ograniczone	Mniejsze w porównaniu do FDC1004
Wsparcie dla drivera ekranu	Tak	Nie	Nie	Nie
Niskie zużycie energii	Tak	Tak	Tak	Umiarkowane
Najlepsze do	Precyzyjnego pomiaru pojemności	Przyciski dotykowe i klawiatury	Interfejsy dotykowe dla ludzi	Przemysłowego pomiaru precyzyjnego
Złożoność	Umiarkowana	Łatwy	Łatwy	Wyższa
Typ opakowania	WSON / VSSOP	QFN	QFN / SOIC	MSOP
Kluczowa zaleta	Wysoka czułość i wsparcie dla shielding	Więcej kanałów dotykowych	Prosta implementacja dotyku	Bardzo wysokie pomiary precyzyjne

Obwód aplikacyjny FDC1004

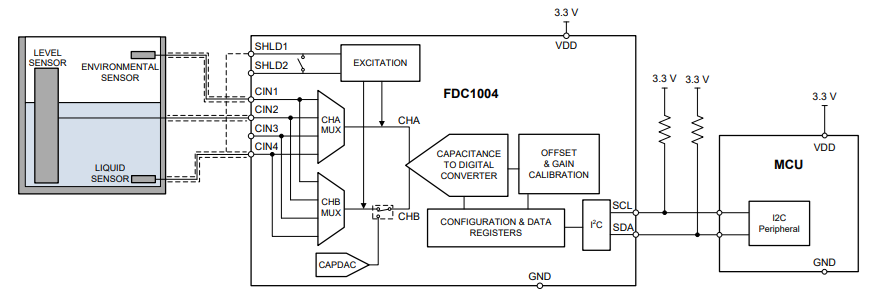

Obwód aplikacyjny pokazuje, jak FDC1004 działa jako kontroler pomiaru pojemności, połączony z zewnętrznymi czujnikami i mikrokontrolerem (MCU). W tym projekcie elektrody czujnika pojemności są podłączone do kanałów wejściowych CIN1–CIN4. Te czujniki wykrywają zmiany pojemności spowodowane przez pobliskie materiały przewodzące lub ruch poziomu cieczy.

Wewnątrz układu scalonego multipleksery CHA i CHB wybierają aktywne kanały pomiarowe. Blok wzbudzenia generuje sygnał pomiarowy używany do ładowania i pomiaru pojemności czujnika. Wewnątrz przetwornik pojemnościowo-cyfrowy (CDC) przekształca zmierzoną pojemność w wartości cyfrowe.

Blok CAPDAC kompensuje pojemność offsetową czujnika, co poprawia stabilność pomiaru przy użyciu większych elektrod czujników lub dłuższych ścieżek PCB. Blok Kalibracji Offsetu i Wzmocnienia dodatkowo poprawia dokładność poprzez korekcję odchyleń pomiarowych.

Sterowniki osłony SHLD1 i SHLD2 pomagają zredukować szumy EMI i niepożądaną pojemność parasytową. To poprawia kierunek wykrywania i sprawia, że system jest bardziej stabilny w hałaśliwych środowiskach.

FDC1004 komunikuje się z MCU przez interfejs I²C, korzystając z linii SDA i SCL. Rezystory pull-up podłączone do 3,3 V utrzymują stabilną komunikację I²C.

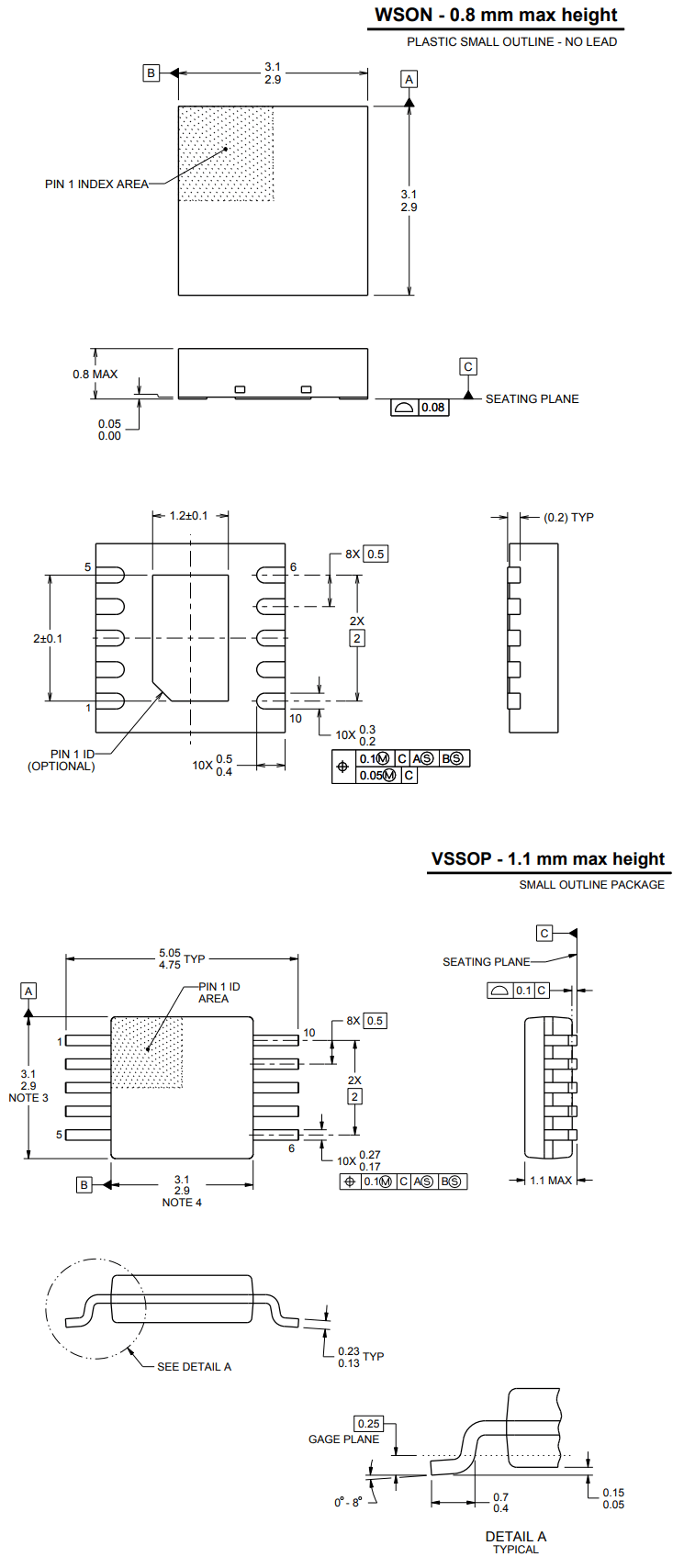

Informacje o opakowaniu FDC1004

Wnioski

Układ scalony FDC1004 do pomiaru pojemności jest doskonałym wyborem dla projektów, które wymagają precyzyjnych i stabilnych pomiarów pojemności. Jego cztery kanały pomiarowe, wysoka rozdzielczość, kompensacja offsetowa, sterowniki osłony oraz interfejs I²C czynią go bardziej zaawansowanym niż proste kontrolery czujników dotykowych. Te funkcje pomagają poprawić dokładność pomiarów, zmniejszyć zakłócenia i uprościć komunikację z mikrokontrolerami. FDC1004 najlepiej nadaje się do projektów, które wymagają więcej niż podstawowego wykrywania dotyku. Jest przydatny, gdy projekt wymaga dokładnego pomiaru pojemności, stabilnych odczytów, wielu wejść czujnikowych i dobrej kontroli szumów.

Często zadawane pytania [FAQ]

1. Jak FDC1004 utrzymuje dokładny pomiar pojemności w hałaśliwych środowiskach?

FDC1004 zawiera zintegrowane sterowniki osłony (SHLD1 i SHLD2), które pomagają zredukować zakłócenia EMI i pojemność parasytową. To poprawia stabilność pomiaru i umożliwia dokładniejsze pomiary pojemności, nawet gdy obecny jest zewnętrzny szum elektryczny.

2. Dlaczego FDC1004 wspiera do 100 pF pojemności offsetowej?

Duże wsparcie dla pojemności offsetowej pozwala układowi scalonemu pracować z większymi elektrodami czujnika i dłuższymi ścieżkami PCB. Pomaga to utrzymać stabilną wydajność pomiarową bez utraty dokładności pomiaru.

3. Co sprawia, że FDC1004 różni się od standardowych układów scalonych kontrolerów dotykowych?

W przeciwieństwie do podstawowych kontrolerów dotykowych, FDC1004 jest zaprojektowany do pomiaru pojemności o wysokiej rozdzielczości. Oferuje rozdzielczość 16-bitową, programowalne częstotliwości próbkowania oraz precyzyjne funkcje pomiarowe, które wspierają bardziej zaawansowane systemy detekcji.

4. W jaki sposób wewnętrzny CAPDAC poprawia wydajność pomiaru?

Wewnętrzny CAPDAC kompensuje pojemność offsetu sensora przed konwersją. Zmniejsza to błędy pomiarowe i poprawia stabilność podczas używania dużych czujników lub długich połączeń czujnikowych.

5. Dlaczego interfejs I²C jest ważny w systemach opartych na FDC1004?

Interfejs I²C upraszcza komunikację między FDC1004 a mikrokontrolerami. Zmniejsza złożoność okablowania i pozwala na łatwą integrację w wbudowanych systemach detekcji.

6. Jak programowalne prędkości danych wyjściowych wpływają na wydajność FDC1004?

Wybieralne prędkości wyjściowe 100 S/s, 200 S/s i 400 S/s pozwalają projektantom na zbalansowanie szybkości pomiaru, czasu reakcji i zużycia energii w zależności od wymagań systemu.

7. Dlaczego niskie zużycie energii jest ważne w systemach detekcji pojemnościowej?

Przy aktywnym zużyciu prądu wynoszącym około 750 µA i prądzie w trybie gotowości wynoszącym około 29 µA, FDC1004 pomaga zmniejszyć ogólne zużycie energii przez system, co jest istotne dla kompaktowych i energooszczędnych urządzeń elektronicznych.
