Zasada działania i specyfikacje PMIC (układ scalony zarządzania mocą)

PMIC pomaga kontrolować, regulować i dystrybuować moc w systemie elektronicznym, aby każdy komponent otrzymywał odpowiednie napięcie i prąd. W artykule tym wyjaśniono, czym jest PMIC, jak działa, jego ważne specyfikacje, główne typy, interfejsy komunikacyjne oraz jak wypada w porównaniu do regulatorów napięcia i konwerterów DC-DC.

Katalog

Co to jest PMIC (układ scalony zarządzania mocą)?

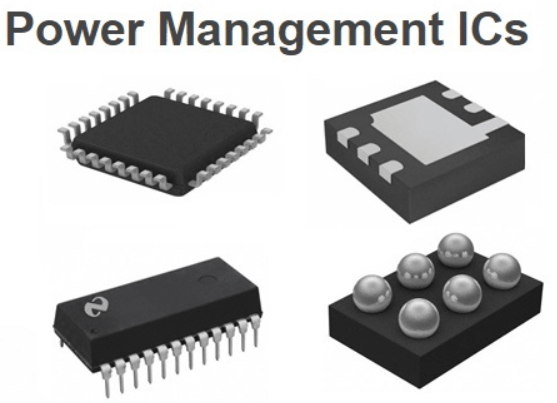

PMIC (układ scalony zarządzania mocą), znany również jako zintegrowany układ scalony zarządzania mocą, to specjalizowany chip elektroniczny, który kontroluje i zarządza mocą w urządzeniu elektronicznym. Pomaga w dystrybucji odpowiedniego napięcia i prądu do różnych komponentów systemu, aby urządzenie mogło działać bezpiecznie, efektywnie i niezawodnie.

PMIC zazwyczaj łączy kilka funkcji zarządzania mocą w jednym chipie, w tym regulację napięcia, ładowanie baterii, sekwencjonowanie mocy, ochronę termiczną oraz monitorowanie systemu. Integrując te funkcje w jednym układzie, PMIC pomaga zmniejszyć złożoność obwodu, zaoszczędzić miejsce na PCB, poprawić efektywność energetyczną oraz uprościć ogólny projekt systemu. Nowoczesne urządzenia elektroniczne polegają na PMIC, aby zapewnić stabilną wydajność, dłuższą żywotność baterii i efektywne zarządzanie energią w kompaktowych i wydajnych systemach.

Jak PMIC działa w systemach elektronicznych

PMIC działa, otrzymując moc wejściową, a następnie kontrolując, przekształcając i dystrybuując tę moc do różnych części systemu elektronicznego. Na przykładzie powyższego funkcjonalnego schematu blokowego PMIC, napięcie wejściowe wchodzi przez sekcję VIN i jest przetwarzane wewnątrz PMIC przed dostarczeniem do wielu kanałów wyjściowych, takich jak VOUT1, VOUT2, VOUT3 i VOUT4. Każde wyjście może dostarczać różne regulowane napięcie w zależności od potrzeb komponentów systemu.

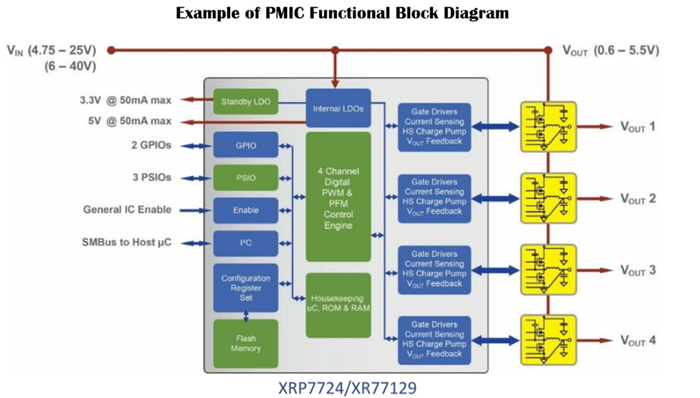

Wewnątrz PMIC, bloki takie jak wewnętrzne LDO, silniki kontrolujące PWM i PFM, sterowniki bramek oraz obwody pomiaru prądu pomagają utrzymać stabilną i efektywną dostawę energii. PMIC ciągle monitoruje poziomy napięcia i prądu, a następnie automatycznie dostosowuje swoje działanie, aby utrzymać stabilne wyjścia, nawet gdy obciążenie systemu się zmienia. Interfejsy komunikacyjne, takie jak I2C i GPIO, również pozwalają PMIC współpracować z procesorem w celu sekwencjonowania mocy, kontroli stanu czuwania i monitorowania systemu.

Poprzez połączenie wielu funkcji zarządzania mocą w jednym chipie, PMIC pomaga zmniejszyć miejsce na PCB, uprościć projekt obwodu, poprawić efektywność energetyczną oraz wspierać niezawodne działanie w urządzeniach takich jak smartfony, tablety, systemy wbudowane oraz elektronika przemysłowa.

Ważne specyfikacje PMIC

Parametr	Typowy zakres / wartość	Opis
Zakres napięcia wejściowego	1.8 V do 60 V	Obsługiwany zakres napięcia, który może wejść do PMIC
Napięcie wyjściowe	0.6 V do 24 V	Regulowane napięcie dostarczane do komponentów systemowych
Prąd wyjściowy	100 mA do 20 A+	Maksymalny prąd , który PMIC może dostarczyć
Efektywność energetyczna	80% do 98%	Wydajność konwersji mocy wewnątrz PMIC
Liczba torów zasilających	1 do 20+ torów	Liczba niezależnych kanałów wyjściowych
Częstotliwość przełączania	100 kHz do 5 MHz	Częstotliwość używana przez zintegrowane konwertery DC-DC
Liczba regulatorów LDO	1 do 20+ LDOs	Liczba zintegrowanych regulatorów napięcia o niskim spadku
Wsparcie dla ładowania akumulatorów	100 mA do 10 A+ prądu ładowania	Zintegrowana zdolność zarządzania ładowaniem
Sekwencjonowanie zasilania	Programowalne sekwencjonowanie wielu torów	Kontrola kolejności uruchamiania i wyłączania
Ochrona termiczna	Zwykle 125°C do 175°C wyłączenie	Ochrona przed przegrzaniem
Ochrona przed przeciążeniem (OCP)	5% do 30% powyżej prądu nominalnego	Ogranicza przepływ nadmiernego prądu
Ochrona przed przepięciem (OVP)	Zwykle 5% do 20% powyżej napięcia wyjściowego	Zapobiega niebezpiecznym skokom napięcia
Prąd quiescent	100 nA do 1 mA	Moc zużywana podczas trybu czuwania
Typ i rozmiar opakowania	WLCSP, QFN, BGA, TQFP	Wymiary fizyczne opakowania PMIC
Zakres temperatury pracy	-40°C do +125°C	Wspierane warunki temperatury
Wydajność tętnienia i szumów	<10 mV to 50 mV typical	Stabilność napięcia wyjściowego i poziom szumów
Dynamiczne skalowanie napięcia (DVS)	0,6 V do 3,3 V programowalne	Zdolność do dynamicznego dostosowywania napięcia
Wsparcie dla pomiaru poziomu naładowania akumulatora	Monitorowanie napięcia, prądu, temperatury, SOC	Zdolność do monitorowania akumulatora
Funkcje monitorowania usterek	OCP, OVP, UVLO, OTP, Power-Good	Wykrywanie i raportowanie usterek systemu

Główne typy PMIC IC do zarządzania energią

Mobilne PMIC

Mobilne PMIC są zaprojektowane do smartfonów, tabletów i przenośnych urządzeń elektronicznych, gdzie efektywność energetyczna, kompaktowy rozmiar i czas pracy na akumulatorze są kluczowe. Te PMIC zarządzają torami zasilającymi procesora, ładowaniem akumulatorów, kontrolą termiczną, zasilaniem wyświetlacza oraz funkcjami szybkiego ładowania. Zazwyczaj są zintegrowane z mobilnymi procesorami aplikacji, aby wspierać wysokowydajną pracę przy jednoczesnym zmniejszeniu zużycia energii. Prawdziwe przykłady to Qualcomm PM8998 używany z platformami mobilnymi Snapdragon i Dialog DA9063 używany w przenośnych urządzeniach wbudowanych oraz systemach mobilnych.

Przemysłowe PMIC

Przemysłowe PMIC są zaprojektowane dla systemów automatyzacji, kontrolerów wbudowanych, robotyki, komputerów przemysłowych oraz sprzętu fabrycznego. Te PMIC zazwyczaj obsługują szersze zakresy napięć wejściowych, wyższą niezawodność oraz lepszą wydajność termiczną dla surowych warunków pracy. Pomagają regulować moc dla procesorów, czujników, modułów komunikacyjnych i interfejsów przemysłowych, jednocześnie utrzymując stabilną pracę przy zmieniających się obciążeniach. Typowe przykłady to Texas Instruments TPS65217 używany w wbudowanych systemach Linux oraz NXP PF8100 zaprojektowany dla procesorów przemysłowych i motoryzacyjnych.

Motoryzacyjne PMIC

Motoryzacyjne PMIC są używane w systemach infotainment, zaawansowanych systemach wspomagania kierowcy (ADAS), cyfrowych wyświetlaczach instrumentów, elektronice karoseryjnej i systemach pojazdów elektrycznych. Te PMIC są zaprojektowane do niezawodnej pracy w warunkach wysokiej temperatury, wibracji i zakłóceń elektrycznych, które są powszechnie spotykane w pojazdach. Motoryzacyjne PMIC zawierają również zaawansowane funkcje ochrony i bezpieczeństwa funkcjonalnego, aby spełniać normy motoryzacyjne. Przykłady to Infineon TLF35584 dla mikrokontrolerów motoryzacyjnych oraz NXP FS6500 używany w systemach bezpieczeństwa i sterowania pojazdami.

PMIC dla IoT i urządzeń noszonych

PMIC dla IoT i urządzeń noszonych koncentrują się na ultra-niskim zużyciu energii, aby zmaksymalizować czas pracy akumulatora w kompaktowych przenośnych urządzeniach. Te PMIC są powszechnie używane w smart zegarkach, bezprzewodowych czujnikach, urządzeniach do monitorowania zdrowia, produktach Bluetooth oraz modułach IoT zasilanych baterią. Wspierają efektywną konwersję mocy, niski prąd w trybie czuwania oraz kompaktowy projekt PCB. Prawdziwe przykłady to MAX20361 dla elektroniki noszonej i nPM1300 firmy Nordic Semiconductor dla aplikacji bezprzewodowych o niskim zużyciu energii.

PMIC vs regulator napięcia vs konwerter DC-DC

Cecha	PMIC (układ zarządzania energią)	Regulator napięcia	Konwerter DC-DC
Główna funkcja	Kompletne rozwiązanie do zarządzania energią	Dostarcza stałe lub regulowane napięcie	Przekształca jedno napięcie DC w inne
Poziom integracji	Wysoki	Niski	Średni
Zawiera wiele funkcji	Tak	Nie	Nie
Typowe funkcje	LDO, konwertery buck/boost, ładowanie baterii, sekwencjonowanie zasilania, monitoring	Tylko stabilizacja napięcia	Konwersja napięcia w górę lub w dół
Wydajność energetyczna	Wysoka	Umiarkowana	Wysoka
Oszczędność miejsca na PCB	Doskonała	Ograniczona	Umiarkowana
Złożoność projektu	Bardziej złożony	Prosty	Umiarkowany
Najlepszy do kompaktowych urządzeń	Tak	Ograniczona	Tak
Wsparcie zarządzania baterią	Tak	Nie	Ograniczone
Wsparcie sekwencjonowania zasilania	Tak	Nie	Nie
Funkcje ochrony termicznej	Zaawansowane	Podstawowe	Umiarkowane
Interfejsy komunikacyjne	I2C, SPI, PMBus	Zwykle brak	Czasami dostępne
Powszechne zastosowania	Smartfony, laptopy, systemy motoryzacyjne, systemy wbudowane	Małe obwody analogowe, czujniki, prosta elektronika	Zasilacze, systemy wbudowane, elektronika przemysłowa
Koszt	Wyższy	Niski	Umiarkowany
Elastyczność	Wysoka	Ograniczona	Umiarkowana

Typowe interfejsy komunikacji PMIC

Interfejs I2C

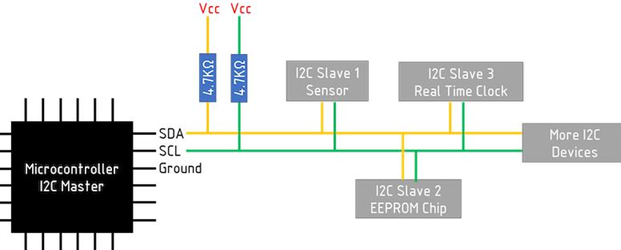

I2C to powszechny interfejs komunikacyjny używany w systemach PMIC, ponieważ wymaga tylko dwóch głównych linii sygnałowych: SDA dla danych i SCL dla zegara. Jak pokazano na obrazku, jeden kontroler działa jako master I2C, podczas gdy kilka urządzeń łączy się z tym samym szyną jako urządzenia slave I2C. W obwodzie PMIC procesor może wykorzystać te linie SDA i SCL do komunikacji z PMIC.

Poprzez interfejs I2C procesor może sprawdzać status napięcia, zmieniać ustawienia mocy, włączać lub wyłączać szyny zasilania, kontrolować sekwencjonowanie uruchamiania oraz monitorować stany awaryjne. Obrazek pokazuje również rezystory podciągające podłączone do Vcc, które są potrzebne do stabilizacji linii I2C podczas komunikacji. Ta prosta struktura z dwoma przewodami sprawia, że I2C jest użyteczne w smartfonach, urządzeniach IoT, płytkach wbudowanych i innych kompaktowych systemach elektronicznych.

Interfejs SPI

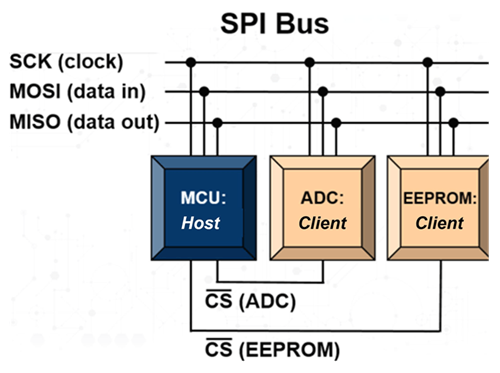

SPI to interfejs komunikacyjny używany w niektórych systemach PMIC, gdy potrzebna jest szybsza transfer danych i szybka kontrola. Jak pokazano na przykładowym obrazku, MCU działa jako host, podczas gdy inne urządzenia łączą się jako klienci na szynie SPI. Połączenie SPI wykorzystuje oddzielne linie sygnałowe dla SCK (zegara), MOSI (danych wysyłanych z hosta), MISO (danych zwracanych od klienta) oraz CS (wybór układu) do wyboru, które urządzenie będzie komunikować się.

W systemie PMIC SPI pozwala procesorowi na wysyłanie poleceń kontrolnych, odczytywanie statusu zasilania, regulację ustawień napięcia oraz szybką reakcję na zmiany w systemie. W porównaniu do I2C, SPI zazwyczaj wymaga większej liczby linii sygnałowych, ale może zapewnić szybszą i bardziej bezpośrednią komunikację.

Interfejs PMBus

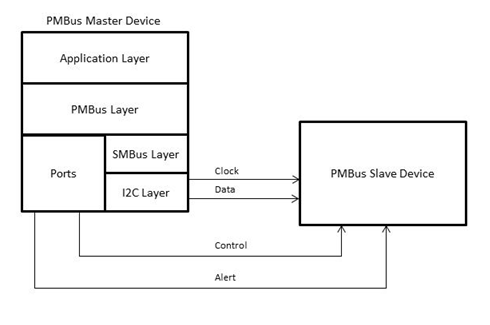

PMBus to interfejs komunikacyjny zaprojektowany do zaawansowanego zarządzania mocą i monitorowania. Jak pokazano na przykładowym obrazku, master PMBus komunikuje się z slave PMBus przy użyciu linii zegara i danych, podobnie jak w przypadku komunikacji SMBus lub I2C. Diagram pokazuje również linie kontroli i alarmu, które pomagają systemowi zarządzać zachowaniem zasilania i reagować na awarie.

PMBus pozwala głównemu kontrolerowi na monitorowanie napięcia, prądu, temperatury i stanów awaryjnych w czasie rzeczywistym w działaniu PMIC. Może być również używany do regulacji ustawień mocy, sprawdzania statusu systemu i wsparcia zdalnego zarządzania mocą.

Interfejs GPIO

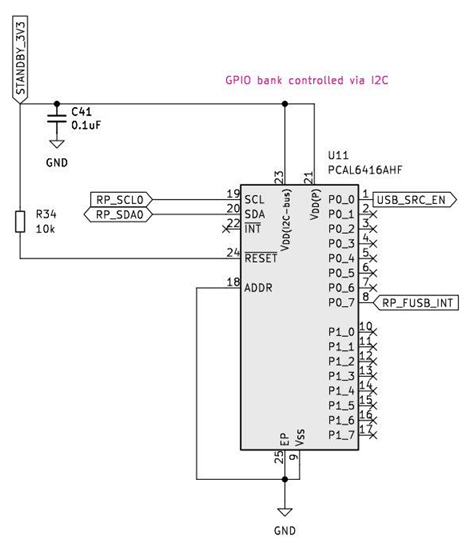

Pinów GPIO używa się w systemach PMIC do prostych funkcji kontrolnych i statusowych. Jak pokazano na przykładowym obrazku, bank GPIO jest kontrolowany przez linie I2C SCL i SDA, podczas gdy piny wyjściowe GPIO łączą się z sygnałami kontrolnymi systemu, takimi jak USB_SRC_EN i RP_FUSB_INT. Pokazuje to, jak piny GPIO mogą pomóc głównemu kontrolerowi w zarządzaniu funkcjami związanymi z zasilaniem zewnętrznym.

W PMIC sygnały GPIO mogą włączać lub wyłączać szyny zasilania, wywoływać przerwania, wykrywać awarie, resetować obwody lub kontrolować funkcje czuwania. Są użyteczne, ponieważ dają procesorowi bezpośredni sposób zarządzania zdarzeniami zasilania bez potrzeby skomplikowanej komunikacji. W systemach wbudowanych GPIO pomaga koordynować uruchamianie, wyłączanie, tryb uśpienia oraz monitorowanie awarii między PMIC, procesorem a innymi podłączonymi urządzeniami.

Interfejs UART

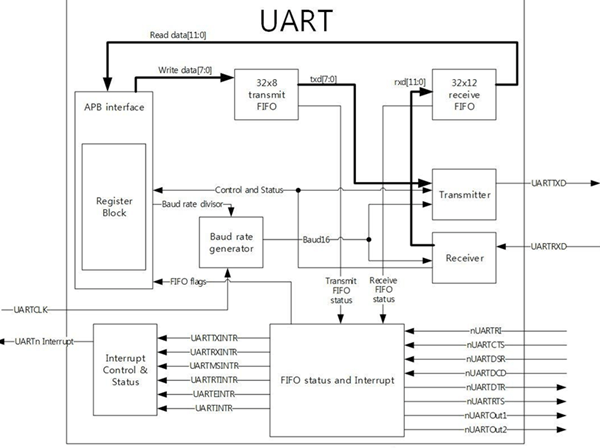

UART to szeregowy interfejs komunikacyjny, który może być używany w niektórych systemach PMIC do debugowania, diagnostyki lub podstawowej konfiguracji. Jak pokazano na przykładowym obrazku, blok UART zawiera nadajnik, odbiornik, generator prędkości transmisji, bufory FIFO, blok rejestrów oraz kontrolę przerwań/statusu. Te elementy pozwalają na przesyłanie i odbieranie danych między PMIC, procesorem lub zewnętrznym narzędziem programistycznym. W działaniu PMIC UART jest mniej powszechny niż I2C lub SPI, ale nadal może być użyteczny do odczytu danych diagnostycznych, sprawdzania komunikatów o awariach lub konfigurowania ustawień mocy podczas rozwoju i testowania.

Sygnały przerwania i statusu

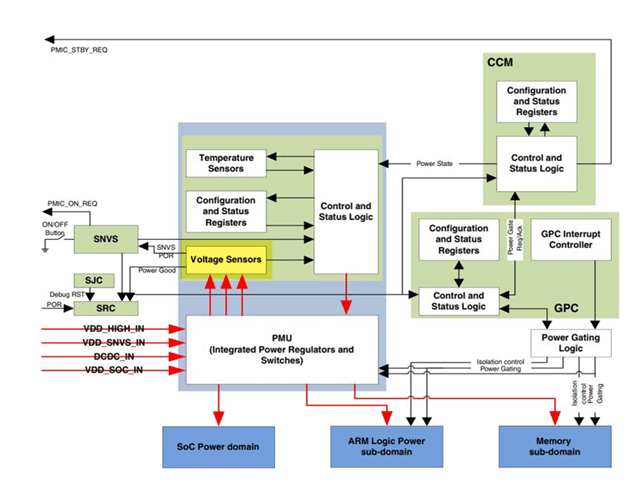

Sygnały przerwania i statusu pomagają PMIC szybko raportować zdarzenia związane z zasilaniem do procesora. Jak pokazano na przykładzie, PMU monitoruje wejścia, takie jak czujniki napięcia, czujniki temperatury, rejestry konfiguracyjne i sygnały stanu zasilania. Gdy PMIC wykryje problem lub zmianę w systemie, logika sterująca i statusowa może wysłać sygnał przerwania lub statusu do procesora.

Sygnały te są używane do raportowania zdarzeń, takich jak przegrzanie, niskie napięcie, awarie zasilania, status zasilania czy zmiany stanu zasilania w systemie PMIC. Obraz pokazuje również logikę sterowania zasilaniem, która pomaga włączaniu i wyłączaniu konkretnych obszarów zasilania, takich jak SoC, logika ARM lub sekcja pamięci. Umożliwia to systemowi szybsze reagowanie na awarie, chroni wrażliwe obwody oraz zarządza zasilaniem w sposób bezpieczniejszy i bardziej wydajny.

Popularni producenci PMIC i przykłady PMIC

Texas Instruments

Texas Instruments jest jednym z wiodących producentów rozwiązań PMIC. Firma oferuje szeroki asortyment PMIC z wbudowanymi konwerterami buck, LDO, funkcjami ładowania akumulatorów oraz wsparciem dla sekwencjonowania zasilania. Popularne przykłady PMIC to TPS65217 używany w systemach embedded Linux oraz TPS6594-Q1 zaprojektowany dla procesorów motoryzacyjnych i systemów ADAS.

Qualcomm

Qualcomm rozwija PMIC głównie dla smartfonów, tabletów i platform mobilnych. Te PMIC współpracują ściśle z procesorami Snapdragon w celu efektywnego zarządzania funkcjami CPU, GPU, pamięci, ładowania i akumulatorów. Powszechne przykłady obejmują PM8998 i PM8150, które są szeroko stosowane w wydajnych smartfonach z Androidem.

Infineon Technologies

Infineon produkuje rozwiązania PMIC dla zastosowań motoryzacyjnych, przemysłowych i elektronicznych zasilania. Ich PMIC koncentrują się na niezawodności, zarządzaniu termicznym oraz funkcjach bezpieczeństwa wymaganych w nowoczesnych pojazdach i systemach przemysłowych. Przykłady obejmują TLF35584 dla mikrokontrolerów motoryzacyjnych i rodzinę PMIC OPTIREG wykorzystywaną w elektronice pojazdowej.

NXP Semiconductors

NXP Semiconductors dostarcza PMIC dla systemów motoryzacyjnych, procesorów embedded, sprzętu przemysłowego i urządzeń sieciowych. Ich PMIC często wspierają zaawansowane sekwencjonowanie zasilania, monitorowanie oraz funkcje bezpieczeństwa. Powszechne przykłady obejmują PF8100 dla procesorów i.MX oraz FS6500 stosowany w systemach kontroli motoryzacyjnej.

Analog Devices

Analog Devices rozwija wysokowydajne PMIC dla automatyki przemysłowej, komunikacji, elektroniki medycznej oraz aplikacji w centrach danych. Ich produkty skupiają się na precyzyjnej regulacji zasilania, monitorowaniu i efektywności. Przykładowe PMIC to LTC3589 i MAX77650 dla urządzeń przenośnych i noszonych.

Renesas Electronics

Renesas oferuje rozwiązania PMIC dla systemów motoryzacyjnych, elektroniki przemysłowej, urządzeń konsumenckich oraz procesorów embedded. Ich PMIC wspierają efektywną regulację napięcia, niskoprądową pracę oraz funkcje ochrony systemu. Popularne przykłady to ISL91302A i RAA215300 dla zaawansowanych systemów embedded.

STMicroelectronics

STMicroelectronics produkuje PMIC powszechnie stosowane w systemach embedded opartych na STM32 i aplikacjach o niskim poborze mocy. Przykłady to STPMIC1 dla mikrokontrolerów STM32 oraz L5965 dla aplikacji zarządzania zasilaniem w motoryzacji.

Projektowanie PCB z PMIC

Projektowanie PCB z PMIC wymaga starannego planowania, ponieważ jeden PMIC może kontrolować wiele linii zasilających, regulatorów przełączających i czułych obwodów niskonapięciowych. Ponieważ układ PCB ma bezpośredni wpływ na stabilność zasilania, wydajność termiczną, efektywność i niezawodność, słaby układ może powodować szumy napięciowe, zakłócenia przełączania, przegrzewanie, niestabilny rozruch czy problemy z komunikacją.

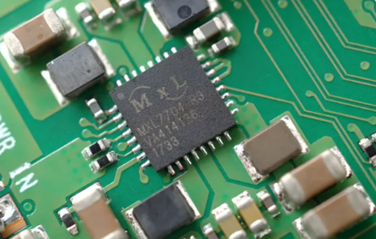

Umiejscowienie komponentów jest jednym z najważniejszych elementów projektowania PCB opartego na PMIC. Jak pokazano na przykładzie powyżej, PMIC zazwyczaj otaczają kondensatory, cewki i inne komponenty związane z zasilaniem umieszczone blisko układu scalonego. Kondensatory wejściowe i wyjściowe powinny znajdować się blisko pinów zasilania PMIC, aby zmniejszyć fluktuacje napięcia i poprawić reakcję podczas nagłych zmian obciążenia.

Układ masy, kontrola termiczna i kierowanie zasilaniem są również kluczowe. Solidne pole masy pomaga w redukcji szumów i ciepła, podczas gdy wrażliwe ścieżki, takie jak linie sprzężenia zwrotnego, I2C i czujnikowe powinny być trzymane z dala od hałaśliwych węzłów przełączania. Ścieżki o dużym prądzie powinny używać szerszych ścieżek miedzianych, przelotów termicznych oraz krótkiego kierowania, aby zmniejszyć ciepło, EMI i szczyty napięcia. Czysty układ PMIC poprawia efektywność, chroni sygnały i utrzymuje stabilność systemu.

Podsumowanie

Wybór odpowiedniego PMIC zależy od zastosowania, napięcia wejściowego, napięć wyjściowych, zapotrzebowania na prąd, efektywności, interfejsu komunikacyjnego, rozmiaru opakowania i funkcji ochronnych. Urządzenia mobilne potrzebują kompaktowych i efektywnych energetycznie PMIC, podczas gdy systemy motoryzacyjne i przemysłowe wymagają silniejszej ochrony, szerszego wsparcia temperatur oraz wyższej niezawodności.

Najczęściej zadawane pytania [FAQ]

1. Dlaczego nowoczesne urządzenia elektroniczne potrzebują PMIC zamiast oddzielnych komponentów zasilających?

Nowoczesne urządzenia często wymagają wielu poziomów napięcia, zarządzania akumulatorami, ochrony termalnej i sekwencjonowania uruchamiania w bardzo małej przestrzeni. PMIC łączy te funkcje w jeden układ, co pomaga zmniejszyć rozmiar PCB, poprawić efektywność energetyczną, uprościć projekt oraz wspierać lepszą niezawodność w porównaniu do używania wielu oddzielnych komponentów zasilających.

2. Jak PMIC poprawia żywotność akumulatora w przenośnych urządzeniach elektronicznych?

PMIC poprawia żywotność akumulatora poprzez bardziej efektywne zarządzanie zużyciem energii. Może redukować niepotrzebne zużycie energii, przełączać komponenty w tryby niskiego zużycia energii, regulować napięcie bardziej precyzyjnie i bezpiecznie zarządzać ładowaniem akumulatora. To pomaga urządzeniom, takim jak smartfony, tablety i urządzenia noszone, dłużej działać na jednym ładowaniu.

3. Co się dzieje, jeśli PMIC zawiedzie w systemie elektronicznym?

Gdy PMIC zawiedzie, system może doświadczyć problemów z uruchomieniem, niestabilnego napięcia, przegrzewania, błędów ładowania, przypadkowych wyłączeń lub całkowitej utraty zasilania. Ponieważ PMIC kontroluje wiele szyn zasilających i funkcji ochronnych, uszkodzony PMIC może wpłynąć na działanie całego urządzenia.

4. Jak PMIC pomagają zmniejszyć generowanie ciepła w urządzeniach elektronicznych?

PMIC poprawiają efektywność konwersji energii i redukują niepotrzebne straty energii podczas regulacji napięcia. Wyższa efektywność oznacza, że mniej energii elektrycznej jest przekształcane w ciepło, co pomaga poprawić wydajność termalną w kompaktowych urządzeniach, takich jak smartfony, laptopy i systemy wbudowane.

5. Jaka jest różnica między PMIC a standardowym regulatorem napięcia?

Standardowy regulator napięcia głównie zapewnia stabilne napięcie wyjściowe, podczas gdy PMIC integruje wiele funkcji zarządzania zasilaniem w jednym urządzeniu. PMIC może zawierać przetwornice DC-DC, LDO, ładowanie akumulatorów, ochronę termalną, obwody monitorujące i interfejsy komunikacyjne, co czyni go bardziej odpowiednim dla złożonych systemów.

6. Dlaczego PMIC wykorzystują sekwencjonowanie zasilania w systemach elektronicznych?

Różne komponenty systemu często muszą włączać się i wyłączać w określonej kolejności, aby uniknąć niestabilności lub uszkodzenia sprzętu. Sekwencjonowanie zasilania PMIC kontroluje ten proces uruchamiania i wyłączania, aby zapewnić, że procesory, pamięć i urządzenia peryferyjne działają bezpiecznie i prawidłowo.
